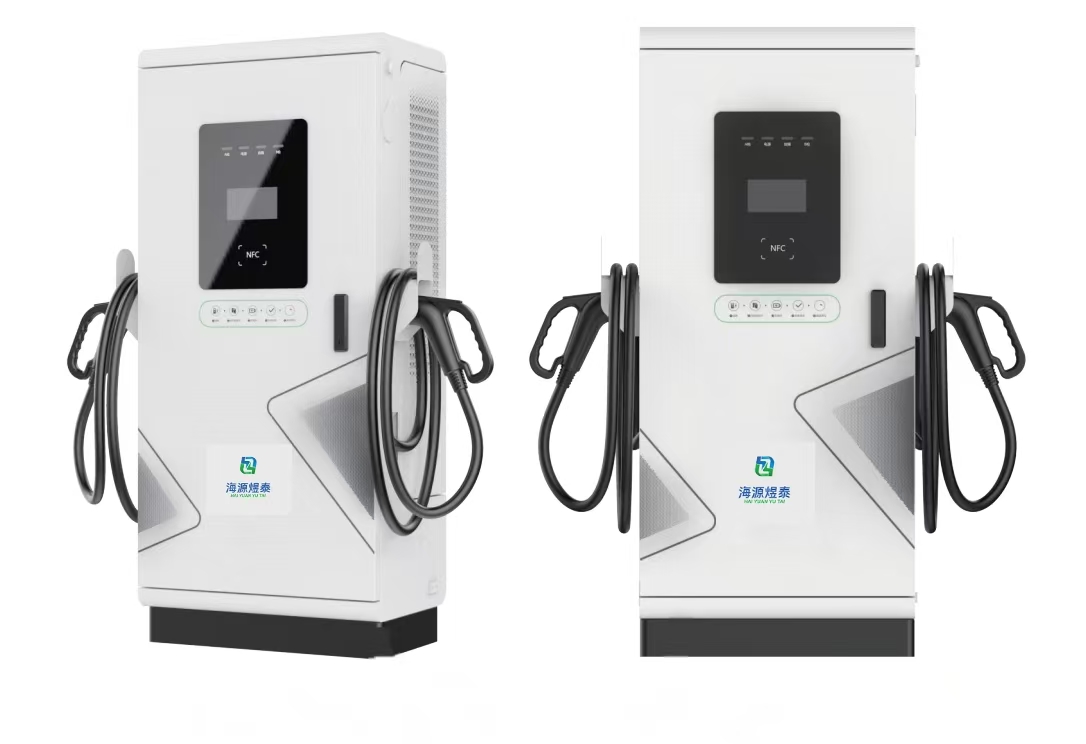

一、120kw充电桩产品概述
本产品直流充电系统，采用新型高效三相PFC电路拓扑结构，功率因数大于 0.99，谐波畸变率低≤5%，先进的数字化均流技术和全桥移相软开关技术，有效提高了均流精度和抗干扰性。
本直流系统为电动汽车电池提供所需的直流电源，智能化的充电过程控制 和完善的充电过程监视及保护，确保充电过程中的人身和车辆安全，采用了核安全级的大功率电源模块平台，安全可靠性更高。
本产品具有IC卡充电、二维码充电 、V IN充电、 账号充电等多种模式 ， 并且可进行定金额充电和自动充满等多种充电方式可供选择，傻瓜式操作。
二、保护功能
本产品符合国标《GB/T 18487.1 -2015电动汽车传导系统》及NB/T 33001 -2018《电动汽车非车载传导式充电桩技术条件》的相关要求，具有过压欠压保护、过载保 护、短路保护、漏电保护、接地保护、过温低温保护、绝缘监测保护、极性反接保护、防雷保护、急停保护等保护功能。
充电机耐压等级、绝缘等级、EMC符合国际《 GB_T 20234.3 -2015电动汽车传导充电用接装置》相关规定；依据Q/GDW485 -2010《电动汽车直流充电桩技术条件》并参照《电动汽车充电设施典型设计》的部分功能进行设计。该产品完全符合国家电网公司电动汽车充电站的建设要求。
三、适用范围
本产品适用于城市专用充电站(公交车、出租车、公务车、环卫车、物流车等)城市公共充电站(私家车、通勤车、大巴车)城市居民小区、购物广场、 电力营业场所等具有的各种停车场，城际高速公路充电站等需要直流快速充电 的场合，特别适合场地受限情况下的快速部署。
四、产品参数
|
产品型号 |
类目 |
HYYT-DC1K0120LY01 |
|
详细规格 |
额定功率 |
120kW |
|
用户界面 |
7寸LED彩色显示触摸屏 |
|
安装方式 |
落地式安装 |
|
走线方式 |
下进下出 |
|
设备尺寸 |
720*480*1650mm |
|
设备重量 |
225KG |
|
输入电压 |
AC380V± 20% |
|
输入频率 |
45~64Hz |
|
输出电压 |
200 -1000V(恒功率) |
|
电气指标 |
恒功率单枪输出电流范围 |
0-250A |
|
线缆长度 |
5m |
|
计量精度 |
0.2级 |
|
限流保护值 |
≥110% |
|
稳压精度 |
≤0.5% |
|
稳流精度 |
≤±1% |
|
纹波系数 |
≤±0.5% |
|
效率 |
≥96% |
|
功率因数 |
≥0.99（50%负载以上） |
|
谐波含量THD |
≤5%（50%负载以上） |
|
人机界面 |
7寸LED彩色显示触摸屏 |
|
充电模式 |
自动充满/定金额/定时间 |
|
功能设计 |
支付方式 |
刷卡支付/扫码支付 |
|
通讯接口 |
以太网/4G |
|
执行标准 |
GB\T20234 GB\T18487 GB\T27930 GB\T33008 |
|
人机界面 |
7寸LED彩色显示触摸屏 |
|
安全设计 |
安全功能 |
低温保护、绝缘监测保护、极性反接保护、防雷保护
、急停保护、漏电保护、充电枪温度检测、过欠压保
护、过载保护、短路保护、接地保护 |
|
环境指标 |
工作温度 |
-20℃至+50℃ |
|
工作湿度 |
5%-95%无凝霜 |
|
工作海拔 |
≤2000m |
|
防护等级 |
IP54 |
|
冷却方式 |
强迫风冷 |
|
噪声控制 |
≤60db |
|
MTBF |
100000小时 |
五、设备的外观尺寸和安装尺寸图

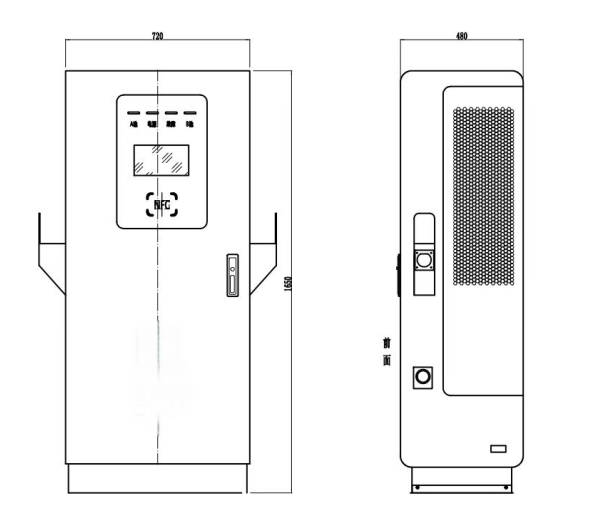

1、设备的外形

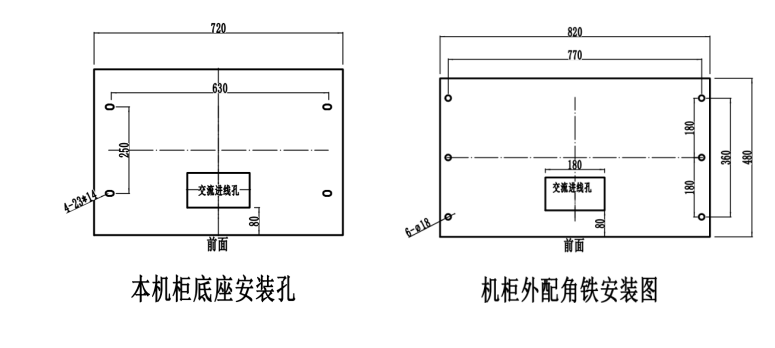

2、设备安装基础图
六、设备的安装
6.1随货资料
1、在安装之前请检查包装箱内是否包含以下物件 ：(以装箱清单为准）落地式 直流充电桩1台
2、 安装使用说明书1本
3、 合格证1张
4、 安装膨胀螺丝4个
6.2安装环境要求
1、本系列直流充电桩为户外型充电桩 ， 满足IP54保护等级。
2、环境温度请确保在-25℃至+50℃

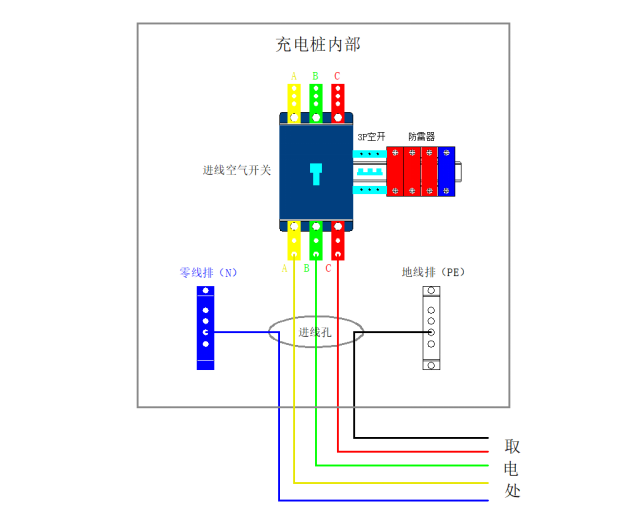

3、安装方式及接线，电缆规格：铜线缆YJV3*95+2*50
本系列直流充电桩可根据需求，选择落地式安装。
七、操作说明
7.1 操作区
操作区主要包括液晶显示、读卡区。 800x480分辨率彩色触摸屏显示充电参 数和操作提示信息，读卡区用于识别ID和用户信息。
7.2 操作说明
1、电动汽车直流充电机上电，双枪插入后的界面,有4种方式供选择，分别为：IC卡充电、二维码充电、VIN充电、密码充电 ,常用的为刷卡和二维码模式
2、扫码界面
此界面可以选择BMS辅助电源类型,默认为12V模式,特殊车辆为24V,需要 特别确认车辆的电源类型,选错可能会烧毁车辆,特别注意!
3、刷卡选择界面
充电方式默认自动充满模式,可以选择BMS辅助电源类型,默认为12V模式,特殊车辆为24V,需要特别确认车辆的电源类型,选错可能会烧毁车辆,特别注意!
4、刷卡充电界面
刷卡倒计时界面 ,30s后没有检测到刷卡动作,将退出刷卡界面,刷卡时请贴近刷卡机
5、充电启动中界面
充电桩启动中,时间为30S,整个过程会完成国标时序的所有动作，请耐心等待充电桩完成自检。
6、充电成功界面
充电桩启动成功后 ,可查看充电信息 ,包括电压、电流、电量、充电时长等参数 , 停止请刷卡或扫码停止充电,在app上启动的,请在app上进行结束充电。
7、充电结算界面
记录本次充电的信息，电量、金额、时长、结束原因等,如在解锁阶段充电枪未完全解开,可在结算界面继续点击解锁按钮进行重复解锁尝试,如还不能解锁,紧急情况下可以按照充电枪厂家提供的应急解锁流程进行解锁。
8、密码充电界面
选择密码，可在界面输入预先设置的密码充电。
八、储运
8.1设备的储运
在运输过程中，应采用牢固的木包装箱将充电机本体包装牢固完好并标识装卸方向 ， 不得将充电机倒置储运。在运输过程中要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装。到货后应检查是否有损坏，如有运输损坏应与运输方及我司协商解决。开箱后应立即核对箱内物品是否和装箱单相符。包装好的设备应储存在相对湿度≤80%、周围空气温度为﹣10℃ ~﹢40℃的室内。储存场所应干燥、清洁、空气流通 ，并能防止各种有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。
注：非专业人员严禁拆动设备组件。
九、充电桩的维护与保养
9.1维护与保养
1.机体易采用地脚螺栓固定，防止机体因外界、人为等因素倾斜、抖动。
2.应对充电机做好遮阳和防雨措施，室外建议安装遮雨棚。
3.定期检查充电机内所有螺栓是否紧固、连接线有无松动、连接不牢等现象 。
4.检查是否有短路现象。
5.检查急停按钮是否为可用状态。
6.注意防雷击，保证充电机的有效屏蔽和可靠接地。
7.使用时，尽量控制充电机的输出电压和电流在标称的范围内，保证充电机以最
大效率的状态工作。
8、机体停止使用时应先停止充电输出，然后将电缆绕好，置回原位。
注意 ：在充电机运输过程中，将充电机包装牢固并标识装卸方向，禁止将充电机倒置
储运；要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装。
十、保修卡：保修条例
1、本产品保修期为2年。
2、6x12小时服务专线随时响应。
3、在保修期间，按照使用说明进行正常使用的状况下产生的故障 (由本公司正式工作员工判定)，予以免费维修。
4、充电设备除以下问题 ，均可享受上述相关保修条款：
1) 不能够提供本保证书及有效购货凭证;
2) 超过厂家规定的保修期限的；
3) 无保修证明及有效发货票的，或保修凭证上的内容与修理商品实物标识不符
或者涂改的；
4) 未按产品使用说明书要求使用、维护、报关而造成损坏的；
5) 有异物进入造成损坏或故障的；
6) 非本公司制造的产品而引起故障的；
7) 非承担三包修理者拆动造成损坏的；
8) 因不可抗力(如雷电、电压过高、地震、火灾、水灾等自然灾害)造
成损坏的；
9) 其他不可避免的外来因素造成故障及损坏；
10) 使用不当导致设备进水或者其他溶液造成的损坏；
11) 使用指定以外的电，电压造成的损坏。
5、本保证书只在中华人民共和国大陆内有效。
