电桩内部空开作用（分交流桩、直流桩，通俗易懂）

一、核心基础作用：过载、短路保护

1. 短路保护（最关键）

   电缆破皮、线芯搭在一起、内部模块击穿短路，电流瞬间飙升几十倍，空开立刻瞬间跳闸。

   防止线缆起火、烧毁充电桩整机，避免引发火灾。
2. 过载保护

   线路长时间超负荷用电（电缆偏小、多设备同时耗电），电流持续超标，空开延时跳闸。

   避免电缆长期高温融化绝缘层。

二、分场景细分功能

1. 7kW 交流桩内部空开

• 整机总控开关：检修充电桩、更换配件时，拉闸切断整机电源，安全操作；
• 配合内置漏保（RCBO 一体款）：漏保负责漏电触电，空开负责短路过载，双重防护；
• 雷雨天气、设备故障跳闸，排查完故障后手动合闸恢复充电。

2. 直流快充桩（120/240/480kW）多级空开，分工不同

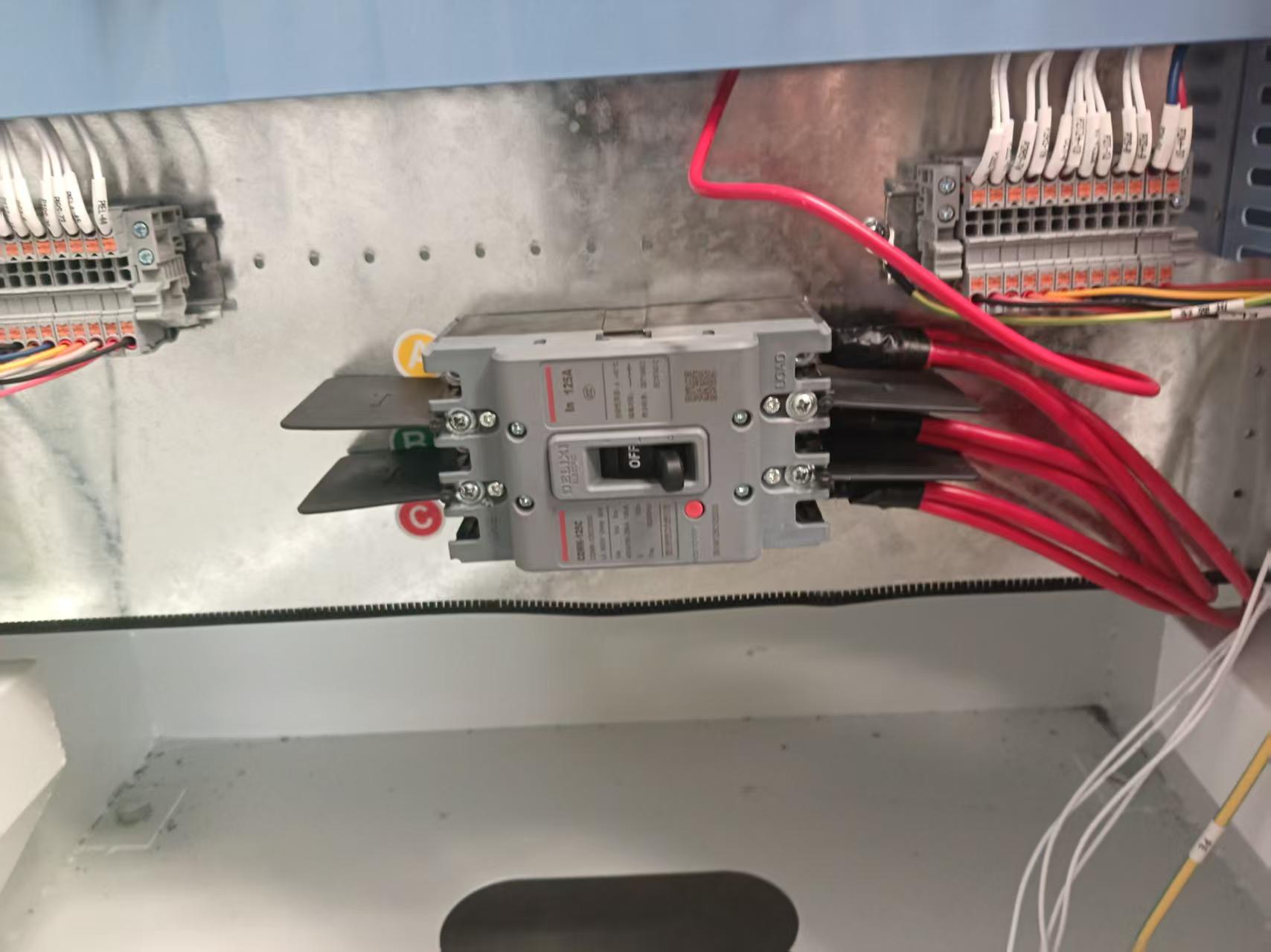

1. 三相进线总空开

   切断 380V 主电源，整机检修断电；三相线路短路、过载保护。
2. 控制回路小空开（220V 弱电）

   单独给显示屏、读卡器、主板、风扇供电。

   主板故障、弱电短路只跳这一路，高压功率模块不受影响，不用整机断电检修。
3. 模块支路分空开（大功率充电堆）

   每个功率模块单独配空开，单个模块损坏仅跳对应支路，其余模块正常工作，不会整台桩停机。

三、日常实操实用功能

1. 隔离断电，安全检修

   维修、清洁、更换枪线时，拉下空开，桩内完全无电，防止触电。
2. 故障复位开关

   雨天进水、瞬间电压冲击跳闸，排除积水 / 故障后合闸即可恢复使用。
3. 分区隔离，降低停机损失

   大功率充电堆多路独立空开，一路故障不影响其他枪充电，提升场站运营效率。

四、空开和漏保的区别（别混淆）

1. 空开：只防短路、电流过大起火，人触电不会跳闸；
2. 漏保：专门防漏电、人员触电；

   正规充电桩两者同时配置，缺一不可。
