兆瓦分体式群充1080KW|湖北充电桩厂家

 一、产品概述

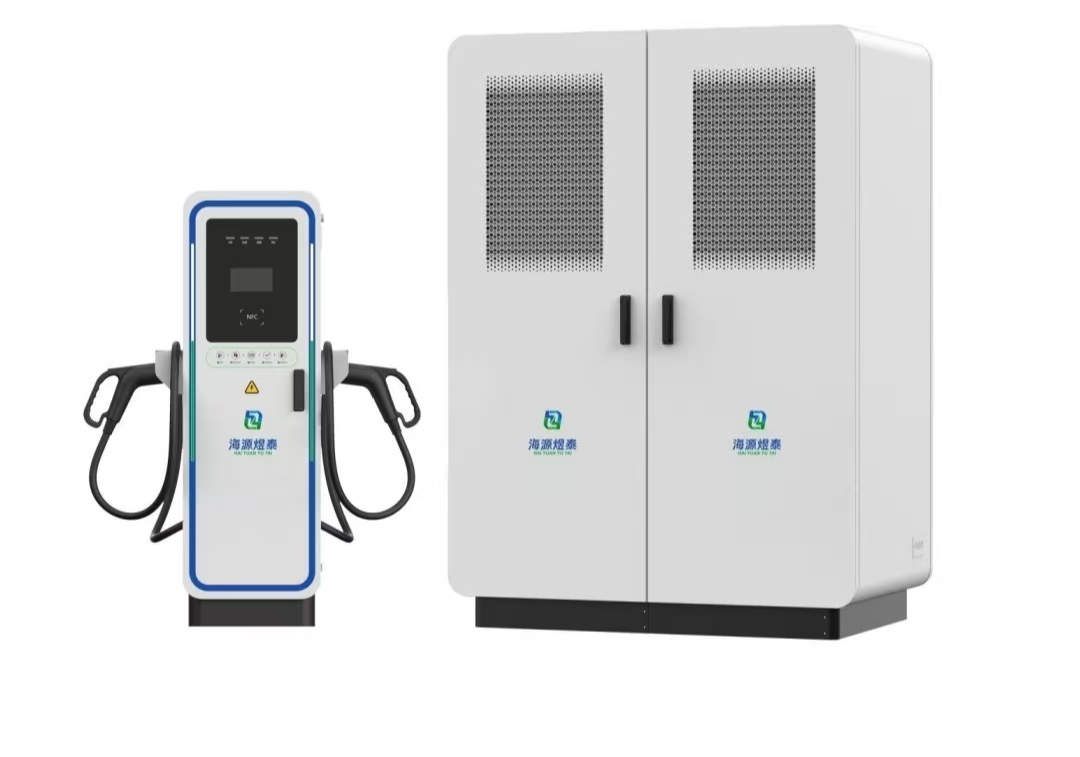

1、产品名称：兆瓦分体式群充

2、产品型号：HYYT-DC1K01080LY02

3、产品简介：本分体式群充系统是一款专为新能源汽车充电设计的设备，采用分体式结构，由充电柜和多个充电终端组成，可同时为多辆新能源汽车提供快速、高效的充电服务，具有高功率输出、智能功率分配、高防护等级等特点，适用于各种公共充电场所和商业充电场所.

二、详细参数

三、性能特点

1、高功率输出与快速充电：充电柜额定功率高，充电终端单枪输出功率大，能够满足不同类型新能源汽车的快速充电需求，大幅缩短充电时间。

2、智能功率分配：系统可根据各充电终端的连接状态和车辆的充电需求，自动合理地分配功率，提高充电站点功率的利用率，避免功率浪费，同时确保每个充电终端都能获得稳定的充电功率，提升整体充电效率。

3、分体式设计：充电柜与充电终端分离，布局更加灵活，可根据充电场地的实际情况进行灵活配置，适应不同的安装环境和空间要求，有效降低了安装难度和成本。

4、高防护等级：充电柜和充电终端均具备较高的防护等级，能够有效防止灰尘和水的侵入，确保系统在恶劣的户外环境或复杂的工业环境下仍能稳定、可靠地运行。

四、安全保护功能

1、过压保护：当输出电压超过设定值时，系统自动切断输出，保护车辆电池和充电设备不受损坏。

2、过流保护：在充电过程中，若输出电流超过设定的安全值，系统将立即停止充电，防止因过流引发的安全事故。

3、漏电保护：实时监测设备的漏电情况，一旦发生漏电，迅速切断电源，确保人员和设备的安全。

4、防雷保护：配备专业的防雷装置，有效防止雷击对设备造成的损坏，提高系统在恶劣天气条件下的安全性。

5、温度保护：当充电模块或其他关键部件的温度过高时，系统自动降低功率或停止充电，待温度恢复正常后再继续充电，防止因过热引发火灾等安全隐患。

五、通信与监控功能

1、通信接口：具备多种通信方式（以太网、4G），支持与上级监控系统、后台管理系统或移动终端进行数据通信，实现远程监控和管理。

2、监控内容：可实时监控充电设备的运行状态，包括充电电压、电流、功率、充电时间、故障信息等，用户可通过监控平台或移动终端随时查看充电设备的工作状态和充电进度。

3、远程控制：支持远程控制充电设备的启动、停止等操作，方便管理人员对充电设备进行集中管理和调度。

4、数据记录与分析：系统能够记录充电设备的历史运行数据和充电记录，为用户提供数据分析和统计功能，帮助用户优化充电策略，提高运营效率。

六、安装与接线

1、安装要求：详细说明充电柜和充电终端的安装位置、安装方式、基础要求、布线要求等，包括对安装场地的空间尺寸、地面承载能力、通风条件等方面的要求。
变压器到主机线缆：4根铜缆YJV3*185+2*95或者4根铜缆YJV3*240+2*120
群充主机到终端线缆：一根铝线YJLV4*120+1*70或者一根铜线YJV4*95+1*50
群充主机到终端电源线：BVR2.5mm² 手拉手连接
群充主机到手拉手终端通讯线：RVVSP-2*0.75mm 手拉手连接

1.1安装位置及要求：可安装在商场、写字楼、学校等建筑物的地下停车场或专门的电动车停放区域，应选择空间开阔、人员流动相对较小的位置，以确保充电过程的安全和顺畅，且要便于布线和连接电源。

1.2基础要求：浇筑混凝土强度等级必须高于 c20,安装场地的地面承载能力应不小于 500kg/㎡

1.3通风条件：安装在通风良好的位置，以利于设备散热。如果整流柜安装在室内，应确保安装场所具有良好的自然通风或机械通风条件，通风口的面积应不小于充电柜柜体表面积的 10%。如果安装在室外，应避免安装在封闭或半封闭的空间内，以防止热量积聚，影响充电柜的性能和使用寿命。

2、安装尺寸图

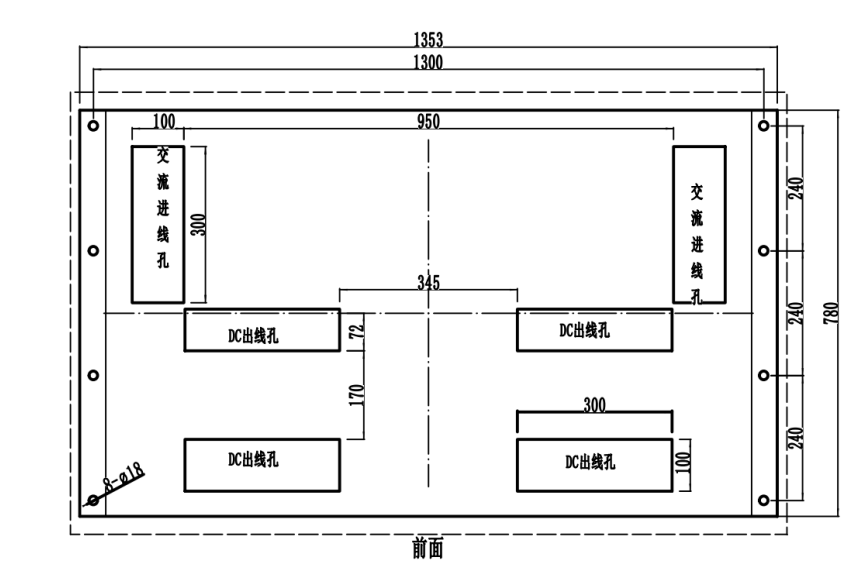

2.1整流柜安装尺寸图

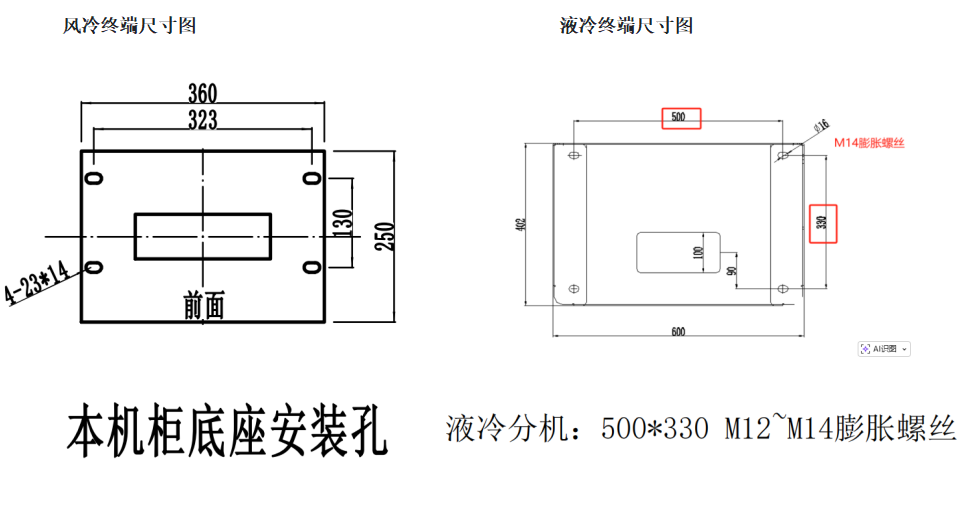

2.2终端安装尺寸图

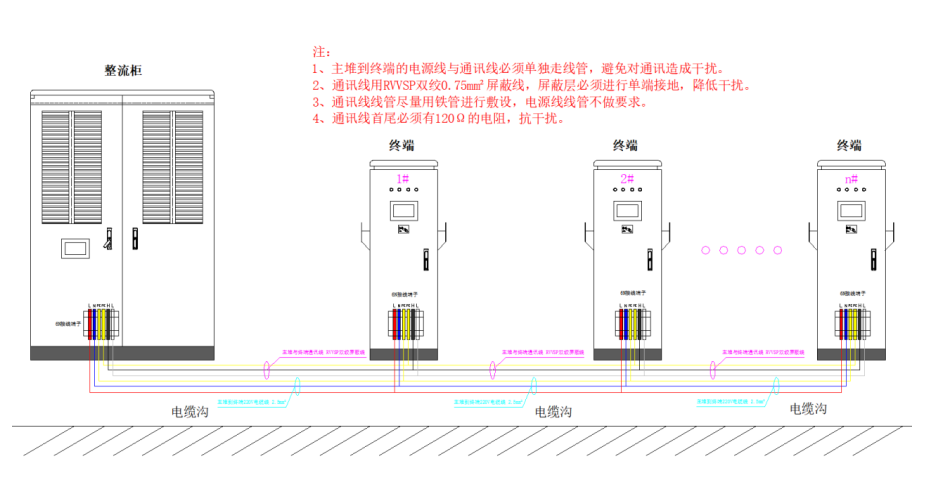

3、整流柜与终端接线图

 七、维修与保养

1.日常保养

1.1清洁工作：定期清理群充设备的外壳、显示屏、充电枪及充电接口等部位，防止灰尘、杂物堆积影响设备正常运行和散热。可以使用干净柔软的湿布擦拭，但要避免水分进入设备内部。

1.2检查连接部件：查看充电枪与车辆充电接口、群充设备与电源及通信线路等连接是否牢固，有无松动、变形、破损等情况，确保连接可靠，接触良好。

1.3电缆检查：检查充电电缆的外皮有无破损、龟裂、老化等现象，电缆的弯曲半径是否符合要求，避免电缆受损导致漏电、短路等安全隐患。

2.定期检查

2.1电气性能检测：定期使用专业检测设备对群充设备的输入输出电压、电流等电气参数进行检测，确保其在规定范围内，保证充电的安全和效率。

2.2安全保护装置检查：检查群充设备的过流保护、过压保护、漏电保护、温度保护等安全保护装置是否正常工作，能否及时有效地触发保护动作，保障设备和使用者的安全。

2.3接地系统检查：确保群充设备的接地良好，接地电阻符合要求，防止因接地不良引发触电事故。

3、部件维护与更换

3.1充电枪维护：充电枪是群充设备中使用频繁的部件，容易出现磨损、损坏等问题。定期检查充电枪的触头是否有烧蚀、变形，弹簧是否弹性良好。

3.2熔断器更换：熔断器在电路中起短路保护作用，如发现熔断器熔断，应先查明原因，排除故障后再更换符合规格的熔断器，切勿随意增大熔断器的额定电流。

3.3接触器与继电器检查：检查接触器、继电器的触点是否有磨损、粘连，线圈是否有过热、短路等现象，如有异常应及时更换。
