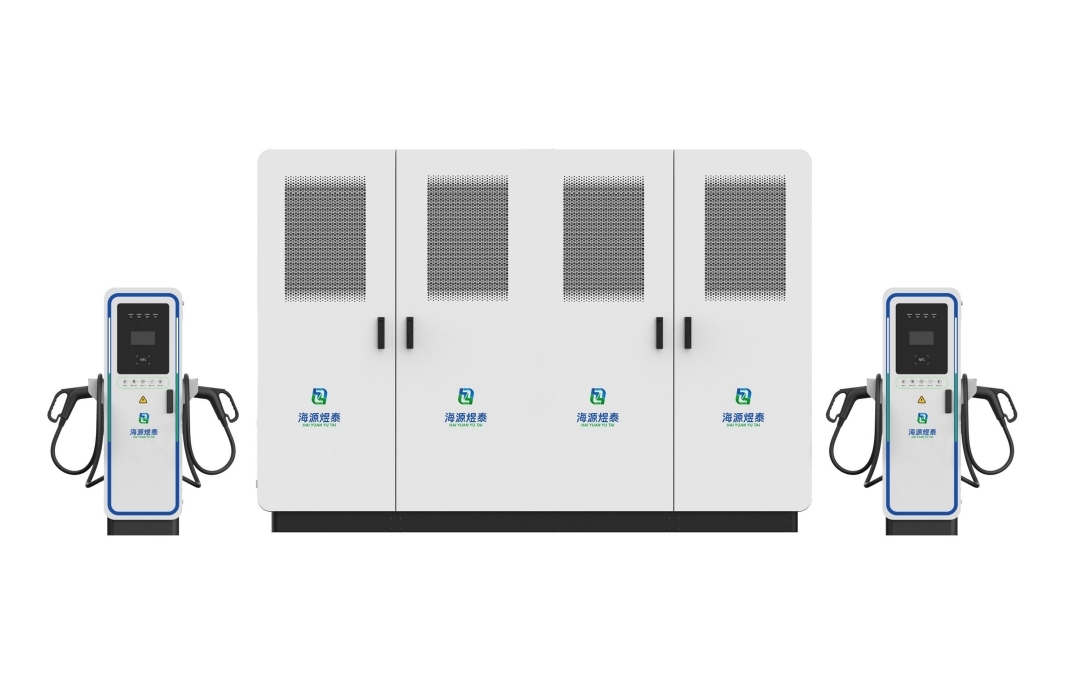

1、产品名称：2400kw分体式群充
2、产品型号：HYYT-DC1K02K40LY02
3、产品简介：本分体式群充系统是一款专为新能源汽车充电设计的设备，采用分体式结构，由充电
柜和多个充电终端组成，可同时为多辆新能源汽车提供快速、高效的充电服务，具有高功率输出、
智能功率分配、高防护等级等特点，适用于各种公共充电场所和商业充电场所.
二、详细参数
项目 参数
外形尺寸（高× 长 × 深） 1900*1390*850mm*1900*1390*850mm
外壳材质 1.5mm 钣金
额定功率 2.4 MW 整流柜参数
模块类型 40 KW
输入电压范围 380Vac±15%
输入频率 50Hz
输出电压范围 200Vdc-1000Vdc
内置充电模块数量 60 个
单个充电模块功率 40KW
冷却方式 风冷/液冷
防护等级 IP54
|
|
外形尺寸（高× 长 × 深） |
|
风冷终端 1580*500*252mm
液冷终端 1550*600*402mm |
外壳材质 1.5mm 钣金
单枪最大输出功率 250KW/300KW/600KW 终端参数
最大输出电流 250A/300A/600A
充电枪数量 2
充电枪长度 6 M
防护等级 IP54
功率分配方式 自动投切
分配参数 可支持的最大充电终端数量 10
功率分配精度 ±0.5% 至 ±1%
充电效率 ≥95%
待机功耗 ≤100W 性能参数
功率因数 ≥98%
满载效率 ≥98%
通信接口类型 以太网口、4G
通信协议 云快充协议 通讯监控参数
监控内容 充电电压、电流、功率、时间、故障信息等
远程控制功能 启动充电、停止充电等
工作温度范围 -20℃至+50℃
环境参数 工作湿度范围 5%-95%无凝霜
|
安全保护参数 |
|
海拔高度范围 ≤2000m
过压保护阈值 450Vac
过流保护阈值 1045A
漏电保护动作电流 ≤30mA
防雷保护等级 40Ka |
三、性能特点
1、高功率输出与快速充电：充电柜额定功率高，充电终端单枪输出功率大，能够满足不同类型新能
源汽车的快速充电需求，大幅缩短充电时间。
2、智能功率分配：系统可根据各充电终端的连接状态和车辆的充电需求，自动合理地分配功率，提
高充电站点功率的利用率，避免功率浪费，同时确保每个充电终端都能获得稳定的充电功率，提升
整体充电效率。
3、分体式设计：充电柜与充电终端分离，布局更加灵活，可根据充电场地的实际情况进行灵活配置，
适应不同的安装环境和空间要求，有效降低了安装难度和成本。
4、高防护等级：充电柜和充电终端均具备较高的防护等级，能够有效防止灰尘和水的侵入，确保系
统在恶劣的户外环境或复杂的工业环境下仍能稳定、可靠地运行。
