快充桩进线一般多大功率不能用塑壳开关要用扁

快充桩进线：多大功率必须用铜扁铁（铜排）、不能单纯电缆接塑壳开关

一、分界电流 / 功率（行业实操 + 电气规范）

三相 380V 直流快充桩，按持续满载电流划分：
  1. ≤250A 以内（单桩≤120kW）

    可用多根大截面铜电缆 + 铜鼻子，直接接塑壳断路器（MCCB）端子，不用铜排。
    • 60kW≈96A、120kW≈192A：常规塑壳 250A 以内端子可压接电缆。
  2. ≥300A（单桩≥180kW / 充电堆总功率≥240kW）强制用铜扁铁（铜排）

    电流超过 300A 后存在 3 个硬缺陷，电缆方案不可行：
    • 多根超大电缆（150/185/240mm²）并排压在塑壳端子，接触面积不足，持续充电发热严重，极易烧端子；
    • 多根粗电缆走线拥挤，柜内散热差，温升超标；
    • 塑壳开关自带接线端子载流上限大多≤250A，超过额定持续电流会加速老化。

对应功率对照表（三相 380V 输入）

  • 120kW：192A → 电缆直连塑壳，不用铜排
  • 180kW：288A → 临界，工程一般直接配铜排过渡
  • 240kW：384A → 必须铜扁铁（铜排）转接
  • 480/600/720kW 液冷充电堆：450A 以上，进线开关两侧全用铜排

二、什么叫 “用扁铁”

行业说的扁铁 =T2 紫铜排（不是普通铁皮），作用：塑壳断路器进出线做过渡母线，一边接开关端子，一边多组电缆统一压接铜排，均分电流、降低发热。

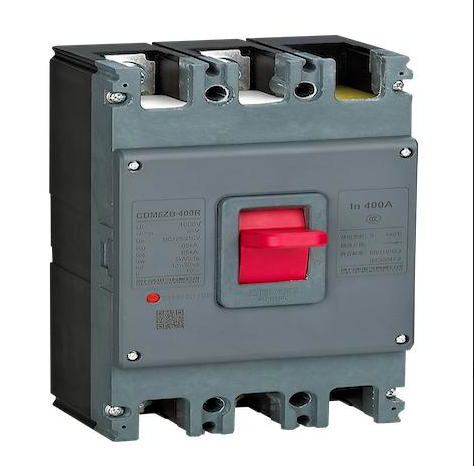

充电桩塑壳开关

三、两种安装区别

  1. 小功率（≤120kW）

    电缆 DT 铜鼻子直接锁在塑壳上下接线柱，单根 / 双根电缆即可。
  2. 大功率充电堆（≥240kW）

    配电柜内：高压进线电缆 → 铜扁铁（铜排） → 塑壳断路器上端；断路器下端再用铜排分流多路出线至充电模块。

四、补充关键规则

  1. 塑壳壳架 400A/630A 规格，原厂端子也仅支持少量电缆，持续 300A 以上仍建议铜排过渡；
  2. 地下室密闭机柜散热差，分界标准下调：≥180kW（288A）就建议铜排；
  3. 直流输出侧（桩到车辆枪线）超过 400A 同样强制内部铜排，不能只用线缆。

总结实操口诀

单桩 120kW 及以内：电缆直插塑壳没问题；

单桩 180kW、240kW 及以上大功率充电堆：必须铜扁铁（铜排）转接进线开关。
