一、先明确：什么是 “充电桩深化设计”

• 现场勘查（电网、场地、管线、承重、消防）
• 负荷计算、变压器 / 电缆 / 配电箱选型
• 桩位布置、接地、防雷、消防、监控
• 电气系统图、电缆路径、基础 / 结构、通信 / 平台对接
• 与电网、物业、消防、监理的合规对接
• 设备联调、验收方案

二、怎么选厂家（核心标准）

1）必须具备的能力（缺一不可）

• 有电气 / 电力设计资质（或合作设计院），能出正规施工蓝图并盖章
• 懂国标 + 地方规范（GB/T 50966、GB 50576、GB 51348 等）
• 能做现场勘查 + 负荷核算 + 电缆压降计算
• 能做桩 - 车 - 电网 - 平台协议联调（解决充电虚、跳枪、兼容性问题）
• 有施工 / 安装 / 验收全流程经验，不是只卖设备

2）按场景选厂家（武汉 ）

三、找厂家的完整流程（一步不踩坑）

1. 准备基础资料

   • 场地平面图、车位数量、用地性质
   • 现有变压器容量、进线电压、可用负荷
   • 目标功率（交流 7/11/22kW；直流 60/120/240/480kW）
   • 预算、是否要运营平台、是否光储充

2. 筛选 3–5 家厂家

   • 看资质、看案例、看是否能出深化图纸
   • 要求免费现场勘查 + 初步方案 + 报价

3. 现场勘查 + 技术交底

   • 厂家必须到现场：测电压、查管线、看承重、消防条件
   • 明确：同时率、电缆长度、压降、接地、防雷、通信方式

4. 深化设计交付（必须包含）

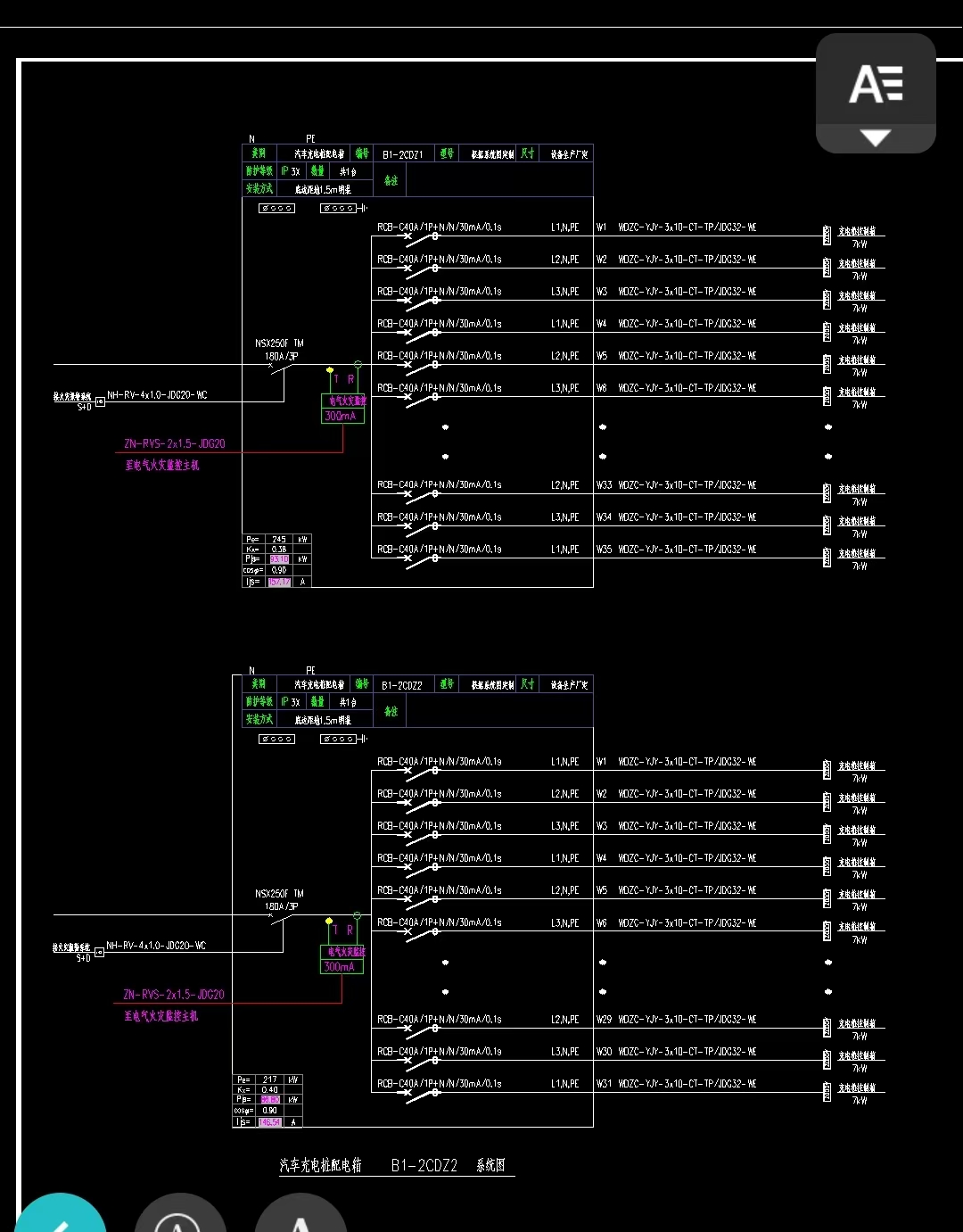

   • 电气系统图 + 负荷计算书
   • 平面布置图（桩间距、防撞、消防）
   • 电缆敷设图 + 接地 / 防雷图
   • 基础 / 结构施工图
   • 设备清单 + 参数 + 接口规范
   • 联调与验收方案

5. 审核 + 会审

   • 图纸需经电力部门 + 物业 + 消防 + 监理审核通过
   • 重点：容量是否够、压降是否≤5%、接地电阻≤4Ω、消防合规

6. 施工 + 联调 + 验收

   • 厂家负责设备安装、接线、调试
   • 必须做桩 - 车兼容性测试（避免充电虚、跳枪）
   • 联合电网 / 物业 / 消防验收，拿到竣工报告


四、避坑要点（最关键）

• ❌ 不要找只卖设备、不做设计的厂家
• ❌ 不要用 “通用图纸”，必须现场定制
• ❌ 必须核算电缆压降（直流桩≤30 米，交流≤50 米）
• ✅ 必须做协议联调（GB/T 27930），解决充电虚 / 跳枪
• ✅ 必须预留 20% 容量冗余，方便后期扩容
