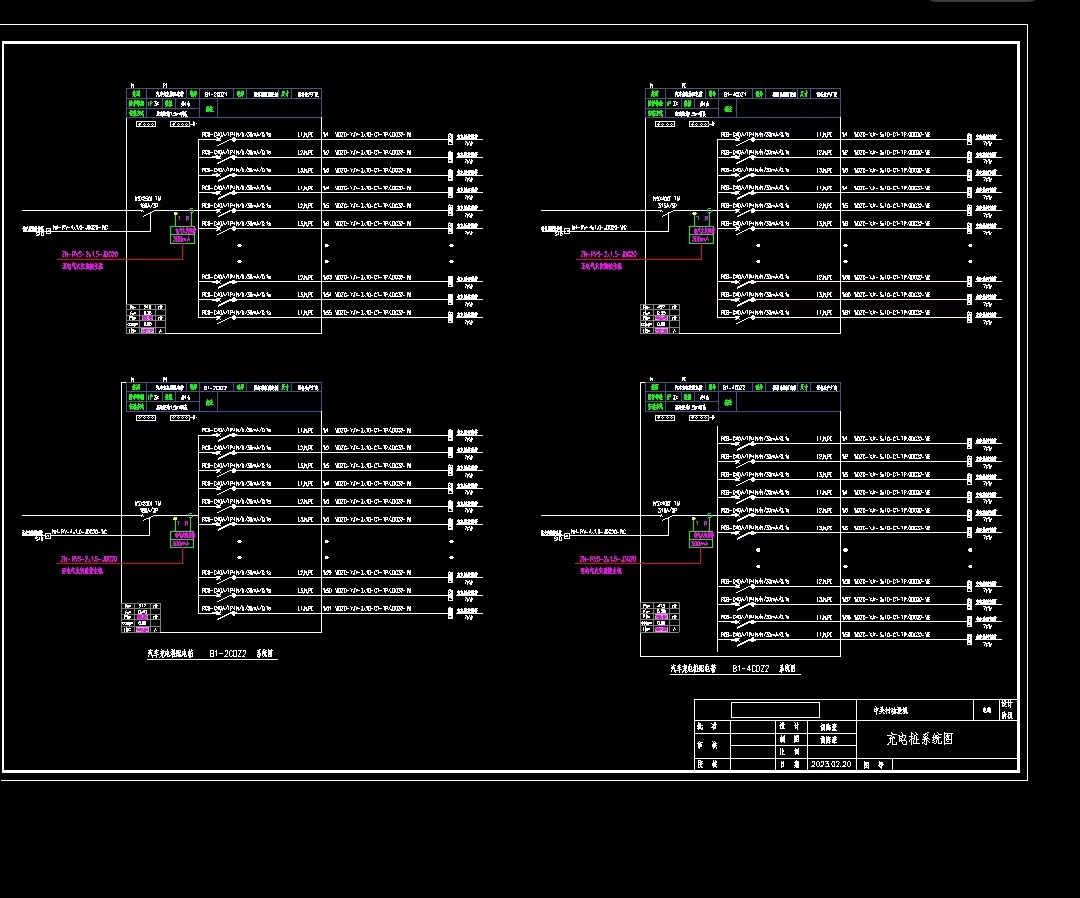

一、配电图核心要点（必须画清楚）

1. 电源回路（最关键）

• 必须独立回路：不能与空调、热水器、插座共用
• 进线：单相 220V（L+N+PE）
• 空开：32A 带漏电保护（漏保 30mA）
• 线径：
  • ≤30 米：6 平方铜线
  • 30–80 米：10 平方铜线


2. 接地（绝对不能省）

• 必须有PE 接地
• 接地电阻 ≤ 4Ω
• 桩体、金属支架、配电箱外壳都要接地

3. 配电箱配置（图上要标）

• 总空开：32A 漏保
• 浪涌保护器（SPD）：必须加（防雷击）
• 电表：独立计量（家用 / 商用都要）
• 端子排：接线清晰、标识明确

4. 线缆走向（图上要画）

• 穿管：PVC 管 / 镀锌钢管
• 室外：防水、防晒、防鼠
• 转弯处：留检修口
• 长度标注清楚（压降计算）

5. 安装位置（图上要标）

• 桩距地面：1.2–1.5 米
• 距车位：0.8–1.2 米
• 避开热源、易燃物、积水区

二、画图必须标注的内容

• 空开型号、电流、漏保参数
• 线缆规格、长度、材质
• 接地方式、接地电阻要求
• 配电箱尺寸、安装高度
• 充电桩位置、距墙 / 车位距离
• 防雷、防水、防火措施

三、常见错误（一定要避免）

• 用普通插座代替空开
• 不做接地或接地不良
• 线径太小（发热起火）
• 与大功率电器共用回路
• 室外不做防水、不穿管
• 不加浪涌保护器（雷击烧桩）
