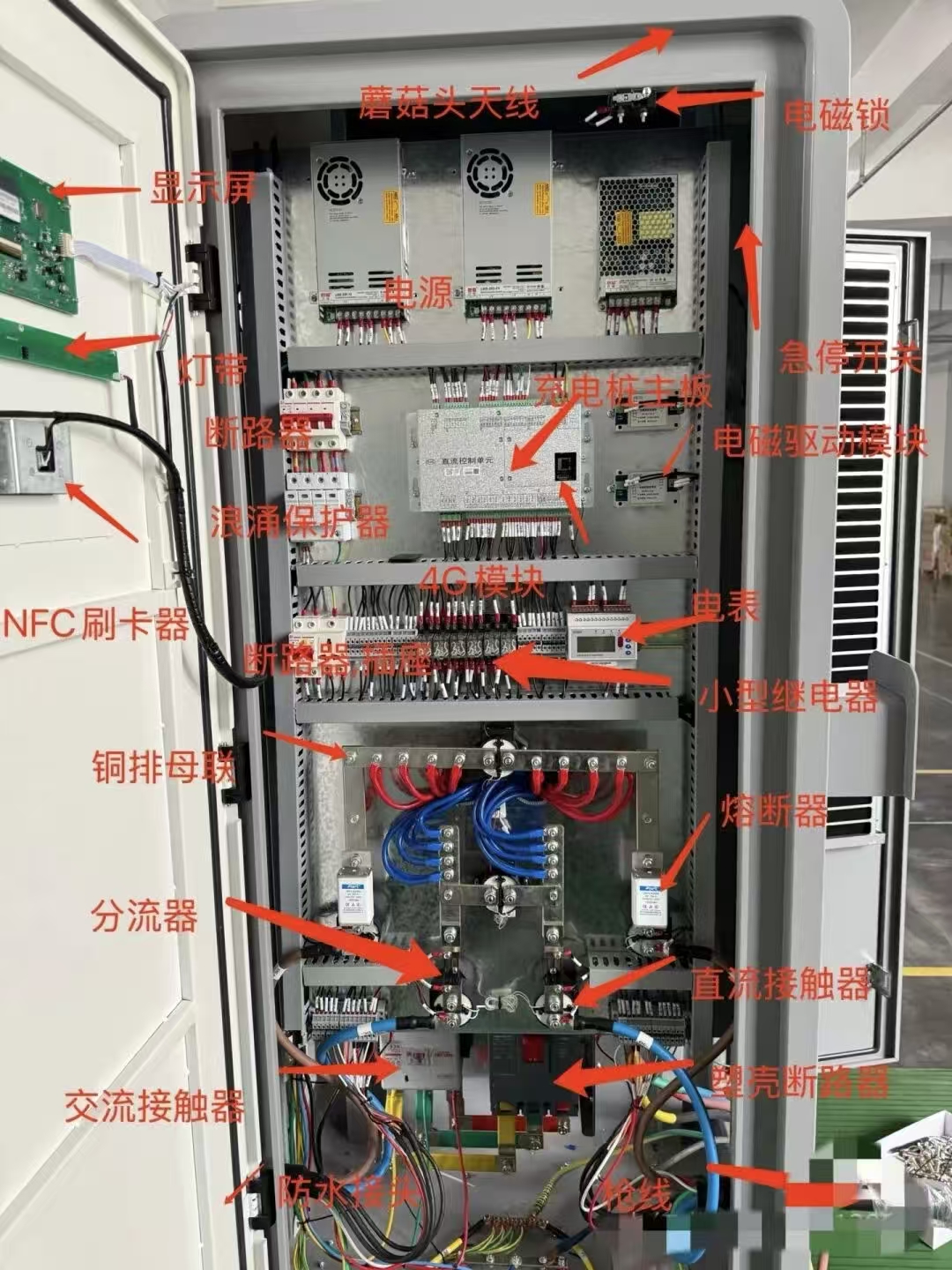

1. 第一个空开：总输入空开（三相 3P/4P）

• 位置：最上方、进线侧
• 电流：120kW 常用 250A；240kW 常用 400A
• 控制：整桩三相 380V 总电源
• 作用：
  • 整桩上电 / 断电总开关
  • 短路、过载、过流保护
  • 检修维护时断电隔离


2. 第二个空开：充电模块空开（3P）

• 位置：总开下方、模块供电
• 电流：160A–250A（按功率）
• 控制：充电功率模块（AC/DC 整流模块）
• 作用：
  • 单独给充电模块供电 / 断电
  • 模块故障、过流时保护
  • 更换模块时可单独断电


3. 第三个空开：辅助 / 控制空开（2P/3P）

• 位置：最下方、控制回路
• 电流：16A–63A（小电流）
• 控制：控制回路 + 低压辅助系统
  • 主控板、触摸屏、读卡器
  • 辅助电源、风扇、继电器、通信模块
  • 急停、电子锁、指示灯、计量表

• 作用：
  • 控制回路独立保护
  • 不影响主功率回路，方便检修弱电


双枪一体机常见变种（4 个空开）

• 1 总开
• 2 模块开（A 枪模块 / B 枪模块）
• 3 辅助控制开

快速判断方法（现场）

• 最大那个 = 总开
• 中间大 = 模块功率
• 最小那个 = 控制 / 辅助。
