充电站储能柜的配置清单
发布时间：2026-05-01 11:12浏览次数：
下面给你一套直接落地、可给厂家报价 / 施工的通用配置清单（含 4 种典型充电站场景、设备型号、数量、关键参数、变压器匹配与参考预算），你只需按你的桩数 / 功率直接套用或微调。
一、通用配置原则（先记 3 条）
-
储能功率 = 充电桩最大并发功率 × 30%–50%（削峰）
-
储能容量 = 储能功率 × 2h（主流 2 小时系统，兼顾套利 + 削峰）
-
柜型标准化：优先 **100kW/215kWh（液冷）** 工商业一体柜（通用积木）
二、4 类场景・可直接复制的配置清单
场景 1｜城市乘用车快充站（120kW/180kW 桩，最常见）
示例：6 台 ×120kW（总 720kW）
-
充电桩：6 台 120kW 直流快充
-
最大并发：720kW × 0.8 ≈ 576kW
-
储能配置：2 台 × 100kW/215kWh（液冷一体柜）
-
总储能：200kW/430kWh
-
放电时长：2.15h（削峰 + 套利双用）
-
变压器：630kVA（不配储能需 1250kVA）
-
占地面积：约 2.5m×1.2m / 台 × 2 台
-
参考预算：2×42 万 ≈ 84 万（含柜、EMS、并网）
场景 2｜重卡 / 超充站（350kW/480kW 桩）
示例：4 台 ×350kW（总 1400kW）
-
充电桩：4 台 350kW 超充
-
最大并发：1400kW × 0.9 ≈ 1260kW
-
储能配置：2 台 × 200kW/400kWh（液冷）
-
总储能：400kW/800kWh
-
或 1 台 500kW/1MWh 集装箱（更省地）
-
变压器：1000kVA（不配储能需 1600kVA）
-
占地面积：一体柜约 3m×1.5m / 台；集装箱约 6m×2.5m
-
参考预算：2×78 万 ≈ 156 万（或 1 台 90 万）
场景 3｜社区 / 园区慢充站（7kW/22kW 交流桩）
示例：20 台 ×7kW（总 140kW）
-
充电桩：20 台 7kW 交流慢充
-
最大并发：140kW × 0.4 ≈ 56kW
-
储能配置：1 台 × 50kW/100kWh（标准柜）
-
变压器：250kVA
-
占地面积：约 2m×1m
-
参考预算：32 万

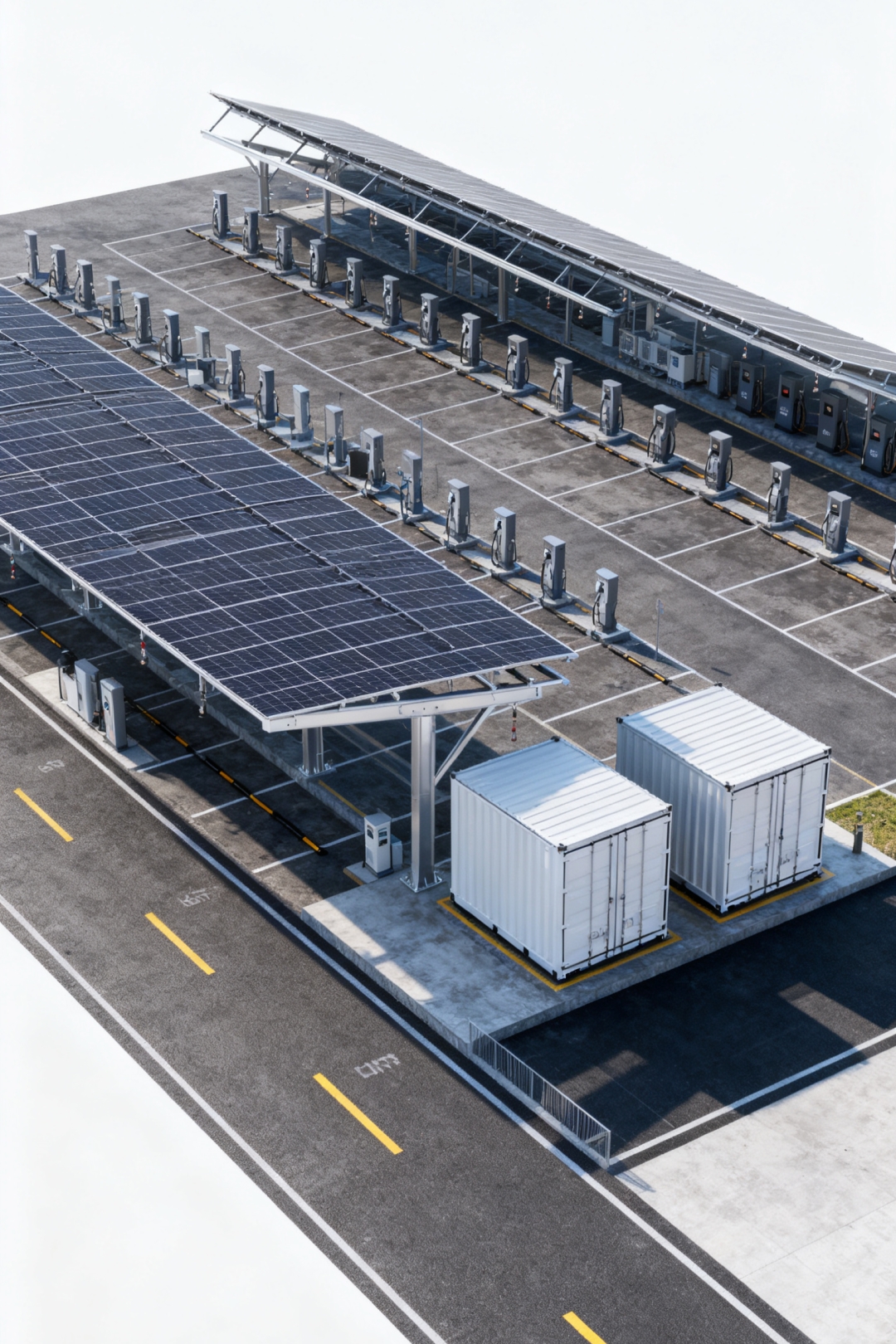

场景 4｜大型光储充一体化（8–12 枪快充）
示例：10 台 ×120kW + 1MW 光伏
-
充电桩：10 台 120kW（总 1200kW）
-
光伏：1MW（日发约 4MWh）
-
储能配置：4 台 × 100kW/215kWh
-
总储能：400kW/860kWh
-
白天存光 + 谷段存电，晚峰放电
-
变压器：800kVA
-
参考预算：4×42 万 ≈ 168 万
三、储能柜核心技术参数（招标 / 采购必写）
-
型号：100kW/215kWh（液冷工商业一体柜）
-
电池：磷酸铁锂，≥6000 次循环
-
效率：系统 Round‑trip ≥85%
-
散热：液冷（温升≤5℃，寿命更长）
-
保护：BMS+EMS + 消防（气溶胶 / 七氟丙烷）
-
通信：支持 MODBUS / 国网 / 南网协议
-
尺寸（参考）：约 2200×1200×2000mm
-
重量：约 2.8 吨 / 台
四、变压器匹配速算（直接套用）
公式：变压器容量 ≥（并发功率 − 储能放电功率）÷ 0.8
-
场景 1：(576−200)÷0.8=470kVA → 选630kVA
-
场景 2：(1260−400)÷0.8=1075kVA → 选1250kVA（示例写 1000kVA 为保守）
五、平面布局建议（省地 + 安全）
-
储能柜靠近变压器 / 充电桩侧，缩短高压线缆
-
柜间留≥1.2m 维护通道，前后≥0.8m
-
液冷柜无需额外空调，户外 IP54 防护
六、年收益估算（按武汉峰谷电价：峰 1.0 元 / 度，谷 0.35 元 / 度）
-
场景 1（200kW/430kWh）：
-
每日套利：430kWh × (1.0−0.35) × 0.85 ≈ 238 元 / 天
-
年收益：238×365 ≈ 8.7 万
-
另省需量电费（约 5–8 万 / 年），总年省约 14–17 万
七、交付范围（防漏项）
-
储能柜（含电池、PCS、BMS、EMS）
-
高压柜 / 并网柜、线缆、桥架
-
消防系统、接地、防雷
-
并网调试、EMS 平台接入
-
1 年质保 + 远程监控
