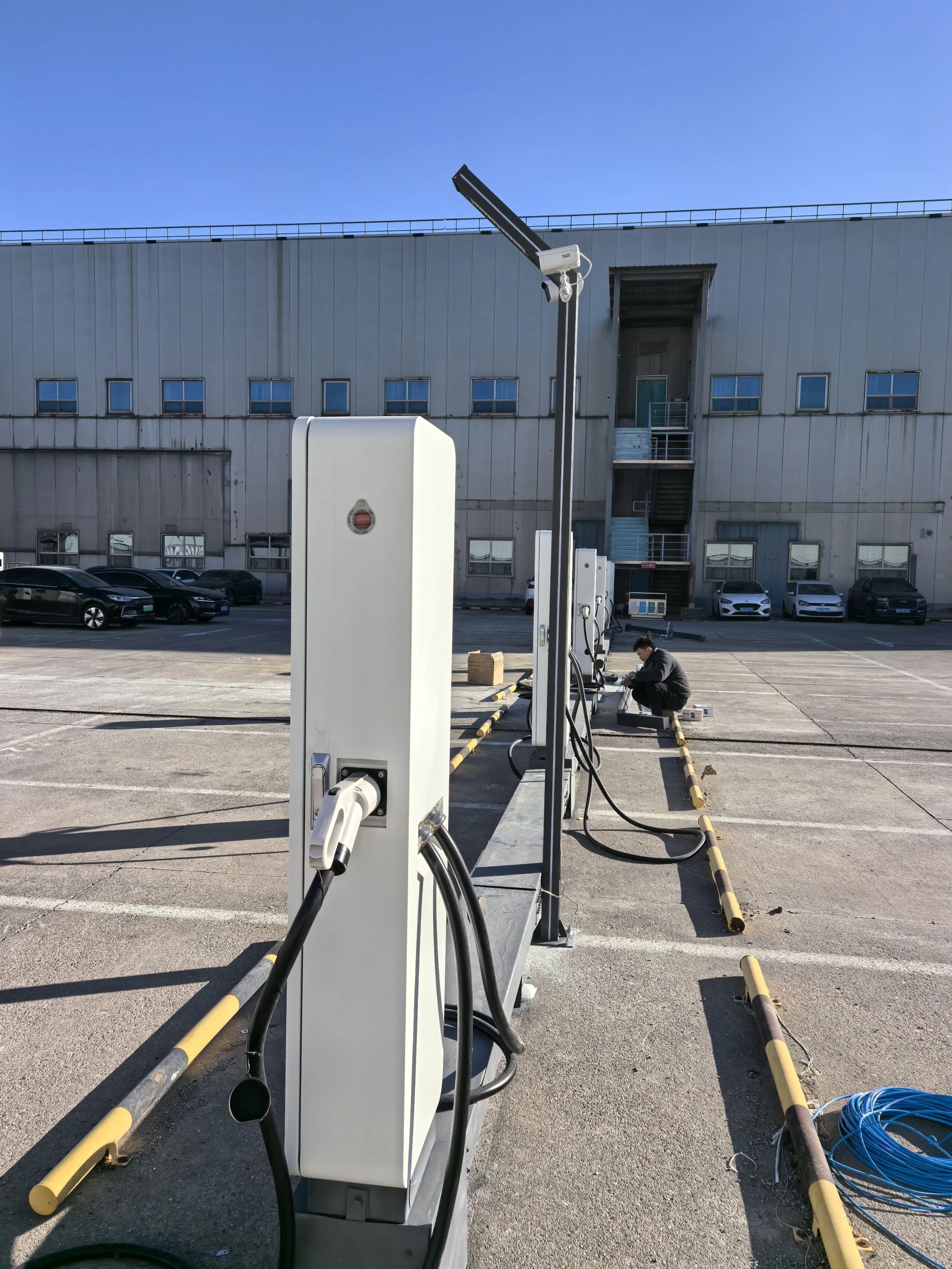

充电站电缆沟桥架完整选型标准

一、第一步：依据现场环境确定防腐材质（核心选型标准）

工况分级

1. Ⅰ 类：内陆标准场站，电缆沟排水完好、无常年积水，仅昼夜结露



   优先：锌铝镁桥架（基板 S355，镀层厚度≥85μm），免常年刷漆，设计使用寿命 25 年以上



   备选：热浸镀锌（锌层≥80μm），每 3 年防腐维护，设计寿命 8～10 年



   禁止：电镀锌冷镀桥架，沟内 3 年内大面积锈蚀穿孔
2. Ⅱ 类：低洼场地、地下车库内电缆沟，雨季容易短时泡水



   优先：FRP 玻璃钢桥架或 304 不锈钢；不推荐普通热镀锌
3. Ⅲ 类沿江、沿海、盐碱地带，空气中氯离子含量高



   主力方案：316L 不锈钢桥架；长期浸水场景选用玻璃钢桥架

• 动力大功率快充线缆：金属桥架为主，便于可靠接地导流故障电流
• 控制线、通讯弱电线路：可选用高分子复合桥架

硬性施工要求：所有板材切割断面、开孔位置必须涂刷富锌修补底漆，紧固件统一 304 不锈钢螺栓。

二、第二步：根据敷设线缆选用桥架结构型式（槽式 / 梯式 / 托盘式）

1. 槽式封闭桥架（最常用，大功率直流快充首选）



   槽盒全封闭结构，阻挡沟内泥水、潮气浸泡电缆外皮；



   适用：120kW、240kW、480kW、600kW 大功率直流输出线缆；



   施工强制条款：槽式底板每隔 500mm 开设 Φ6 排水泄水孔，排出内部凝结积水，否则槽盒内部闷泡加速线缆老化。
2. 梯式桥架



   侧面镂空通风散热性能最优；



   适用：多根粗电缆密集排布、线缆载流量大、发热量高的进线总电缆；



   缺点无法阻挡泥沙，沟底泥沙容易附着线缆护套。
3. 托盘式桥架



   底部带长条开孔，兼顾防护与散热；



   适用：交流 7kW、14kW 慢充桩成群布线。

电缆沟内不推荐盖板全程密闭封死，每隔两米掀开一段预留空气流通，降低结露。

三、第三步：桥架板材壁厚选型标准（直流快充强制厚度标准）

四、电气安全配套硬性选用标准（充电站区别普通土建桥架）

1. 接地要求

   整条桥架全线使用接地编织铜带跨接连通，首尾两端接入场站接地网；单段桥架长度＞30m 增设一处中间接地极。玻璃钢桥架本身绝缘，需要单独敷设接地扁钢。
2. 涡流规避

   多根三相动力电缆禁止分置桥架两侧，全部线缆同槽敷设，避免产生涡流持续发热。

   3. 分层布线规范

   直流高压线缆、交流电源线、通讯信号线必须设置隔板分仓敷设，强弱电分隔，防止干扰充电桩通讯。

五、电缆沟场景专属附加选型细则

1. 支撑横担间距

   槽式桥架水平敷设，支撑吊杆间距：宽度 400 以内 1.5m 一档，400mm 以上 1.0m 一档，防止重载电缆下垂。
2. 沟体前置条件约束

   电缆沟底板坡度≥3‰，分段设置集水坑；即便桥架防腐等级再高，长期积水会直接缩短一半使用寿命。

   3. 高温适配

   直流快充工作线缆表面温度可达 60℃以上，严禁选用普通薄皮复合塑料桥架。

六、不同场站最终选型推荐方案汇总

七、简易选型口诀，方便图纸标注
