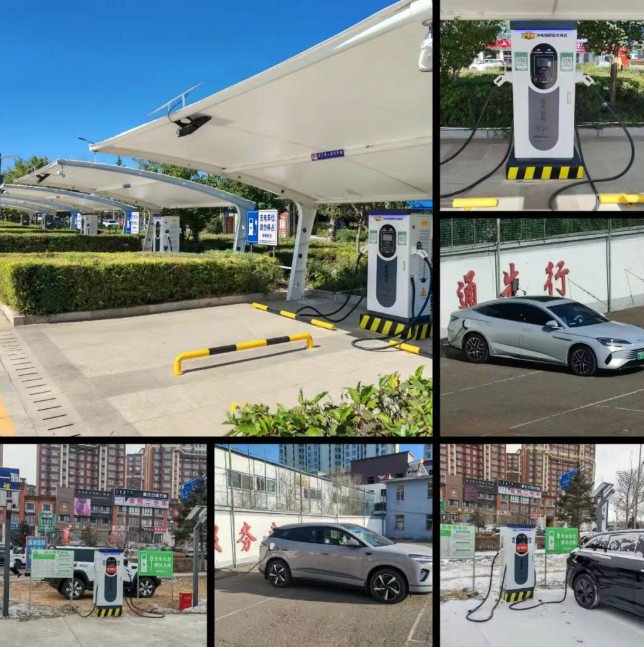

结论：同样标定 120kW 一体式直流快充桩，不同厂家、不同系列，外形大小差别非常明显！

一、同功率，体积不一样的核心原因

1. 充电模块方案（最关键）

• 方案 A：4 个 30kW 模块
• 方案 B：3 个 40kW 模块

  模块数量、模块本身尺寸不一样，内部布局空间需求直接不同；

  高端高密度功率模块体积更小，可以把柜体做窄、做薄；老旧模块体积偏大，机箱必须做大。

2. 散热风道设计（露天场站重点）

• 紧凑型机型：风道紧凑，散热余量小；适合南方有雨棚、环境温度适中场地；夏季满载更容易触发高温降功率。
• 宽大柜体机型：独立风道、更大散热仓，预留充足通风空间；梅雨季、盛夏露天无雨棚工况更稳定，不容易过热保护。

3. 内部电气布局差异

1. 是否独立分隔舱：强弱电分舱布局（主控舱 / 功率模块舱）需要更大空间；低成本机型不分舱，可以压缩尺寸。
2. 元器件裕量：接触器、铜排、防雷、滤波器配置，高配机型元器件更大，占用空间更多。
3. 布线预留空间：大厂机型预留充足检修走线空间；贴牌简易机型内部挤得很满。

4. 枪型、硬件配置区别

• 双枪均分 120kW（主流）、部分机型支持双枪独立柔性分配，控制回路不同；
• 是否内置4G 通信仓、大容量防雷、计量模块、急停回路、消防联动接口；功能越多，空间需求越大。

5. 外壳结构设计与防护标准

• IP54 基础款箱体可以做紧凑；升级 IP55、加强防尘防凝露结构，外壳钣金框架加宽加厚；
• 部分厂家同一款钣金壳体通用 60/120/160kW，外壳尺寸不变，内部更换模块，所以你会看到 120kW 和 160kW 一样大。

二、场站落地实操影响（你建站重点关注）

1. 基础土建基础尺寸



   如果提前浇筑混凝土基座，一定要先索要厂家外形图纸！



   不同桩宽度相差 20～30cm，基座做小了，设备到货无法安装。
2. 散热与寿命取舍（湖北露天场景）



   ✅露天无雨棚、夏季高温：优先选柜体偏大、风道充裕机型，减少高温降功率、主板烧毁概率；



   ✅地下车库、有遮阳雨棚：可以选用紧凑型，节约车位空间。
3. 不要单纯看体积判断好坏

• 体积大 ≠ 一定质量好（部分厂家设计老旧，模块落后，不得已做大）
• 体积小 ≠ 偷工减料（高密度新一代功率模块，技术升级实现小型化）

  核心核验：整机 CCC 证书、满载温升报告、模块型号、恒功率区间。

三、容易混淆提醒
