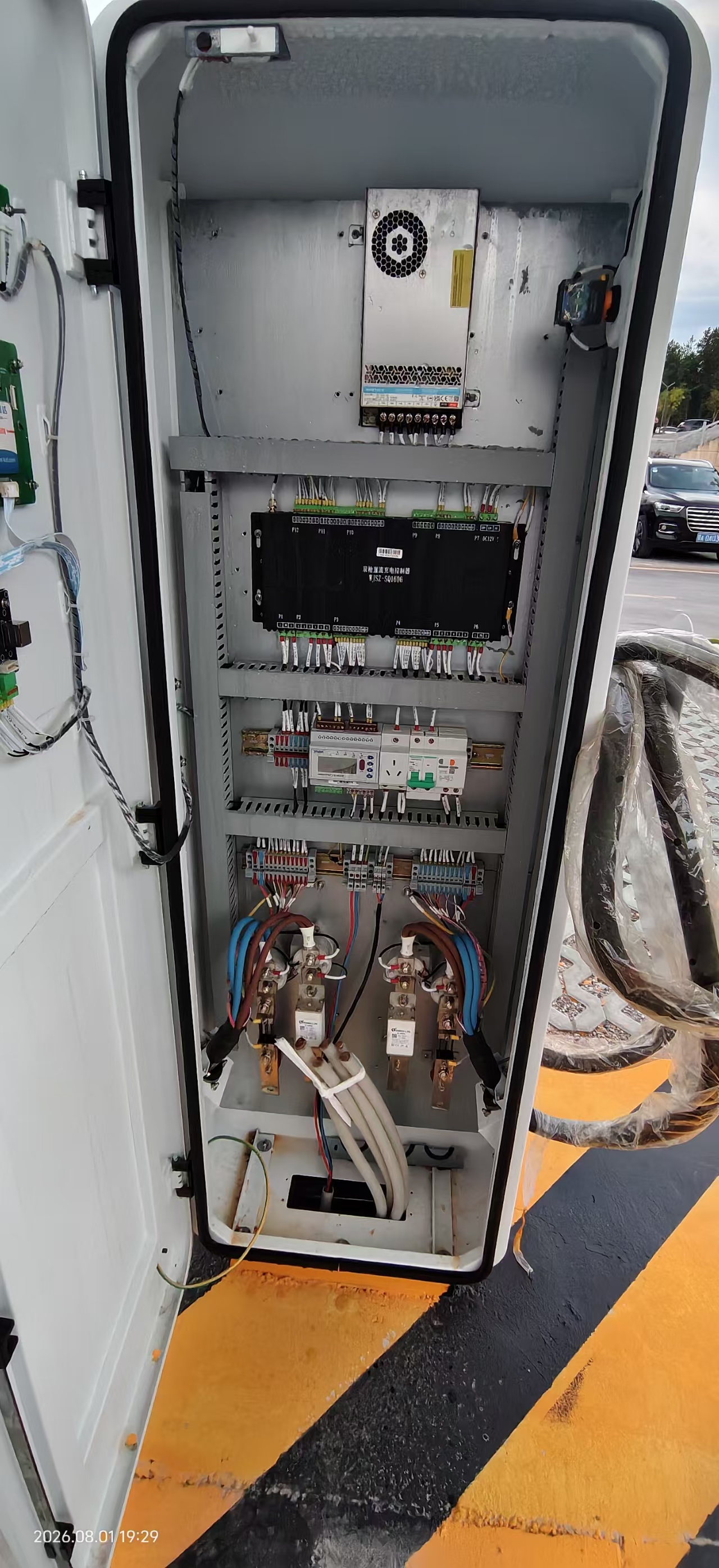

充电堆通讯线（主控 功率模块 CAN 总线）标准接线方式
柔性充电堆内部模块通讯统一使用
CAN2.0B，
只允许【手拉手串联】，严禁星型分叉、T 型分支（极易出现通讯断断续续、模块离线、输出欠压、充电异常）。
一、基础线序定义（通用）
-
CAN_H（CAN 高）
-
CAN_L（CAN 低）
屏蔽层：单端接地
线缆规格：2×0.75mm² 双绞屏蔽电缆
通用配色参考（不同厂家略有差异，以设备丝印为准）
CAN_H：绿 / 黄
CAN_L：蓝 / 白
⚠️ 严禁 CAN_H、CAN_L 互相接反；一旦接反整条总线通讯瘫痪。
二、标准手拉手拓扑（推荐）
主控主板 CAN 接口 → 模块 1 CAN IN
模块 1 CAN OUT → 模块 2 CAN IN
模块 2 CAN OUT → 模块 3 CAN IN
……
最后一台模块
CAN OUT 空置
主控 ⇌ 模块1 ⇌ 模块2 ⇌ 模块3 ⇌ 模块4 ⇌ … ⇌ 最后模块
三、重中之重：120Ω 终端电阻（现场 80% 通讯故障根源）
-
整条 CAN 总线，只在【总线物理最远两端】开启 120Ω 终端电阻
方案（充电堆最常用）
-
主控主板：打开终端电阻 ON
-
最后一台功率模块：打开终端电阻 ON
-
中间所有模块：终端电阻 OFF（关闭）
-
断电测量判断方法
万用表测 CAN_H CAN_L：
-
≈60Ω：两端电阻正常
-
≈120Ω：只一端开启，通讯不稳定
-
无穷大：两端都没开，大概率模块搜不到
-
＜40Ω：多个模块同时打开电阻，总线负载过重，频繁掉线
四、屏蔽层接地规范（充电站强电磁环境必备）
-
屏蔽层只单端接地！
只在主控柜体一侧接地；线缆另一端（末端模块）屏蔽层悬空不接地。
-
禁止两端同时接地 → 产生环流干扰，高温、大功率运行时通讯乱码。
-
屏蔽网不要和动力地线、PE 地线捆绑。
五、布线硬性要求（高压场站重点）
-
CAN 通讯线禁止与 380V 交流进线、直流高压线缆同管、紧贴并行；强弱电间距 ≥20cm。
-
转弯平缓，不要扭绞、打死折；不要和接触器、模块功率输出线捆扎一起。
-
线缆进出柜体必须使用防水格兰头，防止水汽进入端子氧化。
-
每条 CAN 线两端贴标签：主控→模块 1、模块 1→模块 2。
六、分体式充电堆补充（主机柜 + 外置充电终端）
-
堆内部：主控 功率模块 CAN（上面这套接线）
-
主机柜 外部枪终端：另一条 CAN / 以太网
两条总线独立，不能互通。
七、常见接线错误（你现场故障高发点）
❌ 星型并联：主控分别拉一根线到各个模块
❌ 所有模块全部打开终端电阻
❌ CAN_H / CAN_L 接反
❌ 屏蔽层两端接地
❌ 通讯线和高压电缆并排敷设，大功率时模块离线、输出欠压
