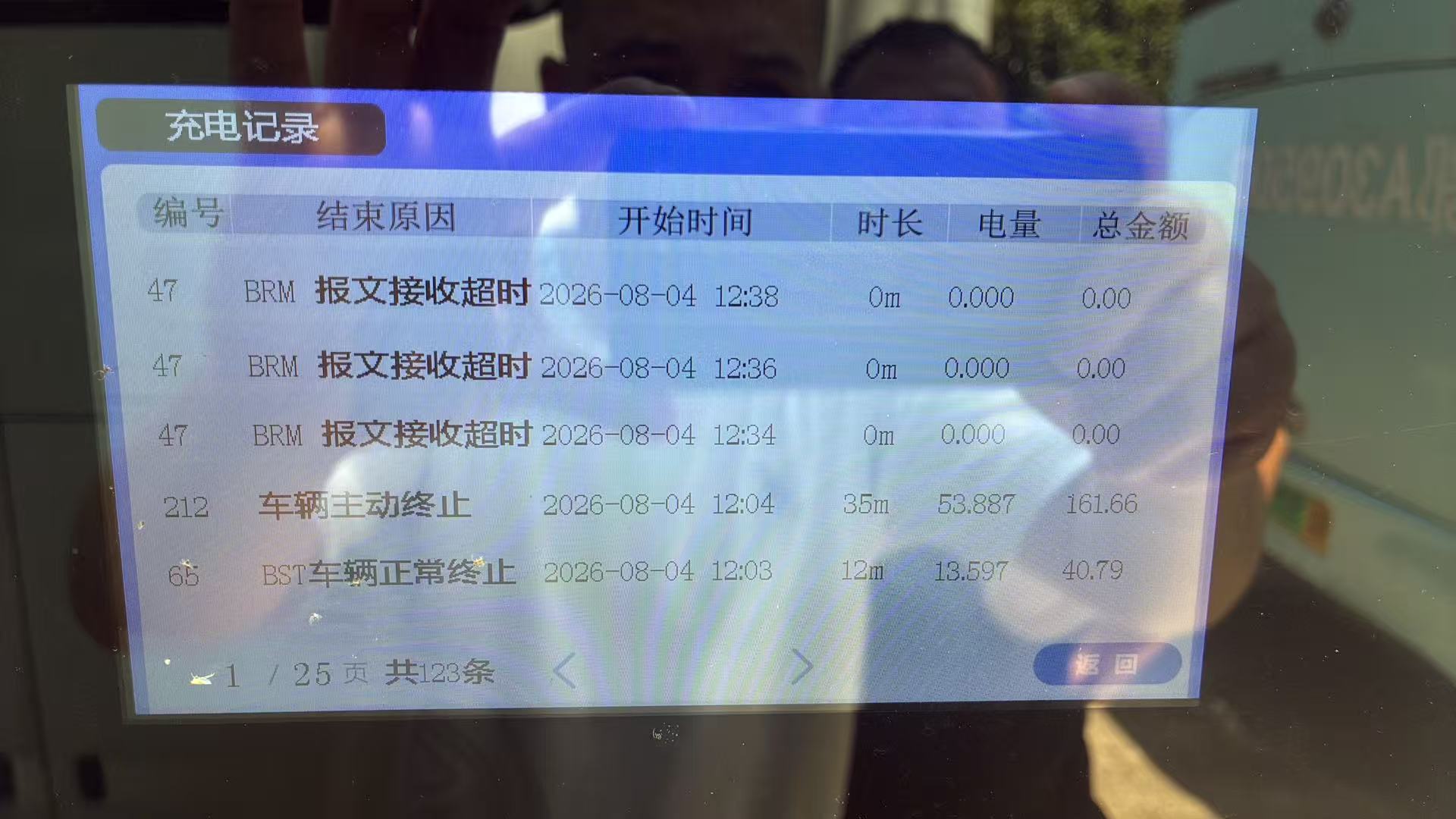

充电桩BRM报文超时问题分析与处理
发布时间：2026-08-05 23:49浏览次数：
结合
设备运行一段时间后才陆续出现 BRM 报文超时（新机调试正常、后期慢慢频发），排除出厂原生固件 BUG，车辆端接口故障，优先偏向老化、接触、受潮、磨损类问题，按概率排序：
一、充电枪、枪线磨损（最常见）
-
枪头针氧化、烧蚀、松动
长期插拔、高温、露天湿气，A+/A-、S+、S - 针脚产生氧化层，电阻变大。
现象：有时候能充、有时候握手失败；震动、重新插枪偶尔恢复。
车辆得不到稳定 12V 辅电，或者 CAN 通讯断断续续，BMS 无法发出 BRM。
-
枪线内部铜线暗断
线缆反复弯折，CAN 通讯线（S+/S-）、辅助电源线出现虚断，时通时断。冷机可能正常，设备发热后线缆轻微形变，直接通讯中断。
二、低压辅助电源老化
充电桩内部 12V 辅助电源模块长期工作，元器件老化：
输出电压不稳、带载能力下降。
插枪初期电压勉强达标，工作一会压降变大，不足以唤醒车辆 BMS，收不到 BRM 报文。
三、CAN 通讯线路老化、接地不良、干扰加剧
-
桩内 CAN 线束固定松动，设备长期震动，端子虚接；
-
屏蔽层接地脱落、单点接地变成多点接地，产生干扰；
-
动力电缆长期发热老化，电磁干扰越来越明显，CAN 报文丢包。
四、主控板硬件老化、高温稳定性变差
夏天高温环境尤为突出：
主控板 CAN 芯片、电容老化，温度升高后通讯容错能力下降，容易接收不到车辆 BRM 报文。
特征：白天高温故障频发，早晚凉爽故障减少。
五、进水、凝露慢性侵蚀（露天 / 地下室场站重点）
雨水、地下室湿气缓慢渗入枪座、桩内部接插件，缓慢腐蚀端子，不是立刻故障，使用数月后逐步显现。
六、容易忽略：模块高压侧隐性漏电、绝缘缓慢劣化
绝缘值缓慢降低，高压侧产生干扰，持续骚扰 CAN 总线，干扰 BMS 和充电桩之间报文交互。往往不会直接报绝缘故障，但持续造成通讯丢包、BRM 超时。
七、固件后台隐性问题（接入国网平台场景）
长期联网运行，平台持续心跳交互，长时间运行后程序内存溢出、报文缓冲区异常；
重启充电桩可以临时恢复，运行一段时间故障复现。
简易现场判断思路
-
重新插拔枪偶尔恢复 → 90% 枪头 / 枪线接触问题
-
充电桩整机断电重启，短期内正常，几小时后复发 → 主控板、辅源老化或固件长期运行内存泄漏
-
天气越热故障越多 → 元器件高温稳定性差
-
雨天故障明显增多 → 受潮腐蚀
优先处理顺序
-
检查枪头针有无发黑氧化，更换枪头 / 枪线测试
-
插枪实测 A+A- 12V 电压，观察是否波动
-
检查桩内 CAN 接线端子、终端电阻、屏蔽接地
-
高温时段监测主控板温度，必要时加强柜体通风
-
升级厂家稳定版固件，观察是否改善。
