电流互感器 400/5 作用

1. 大电流变小电流

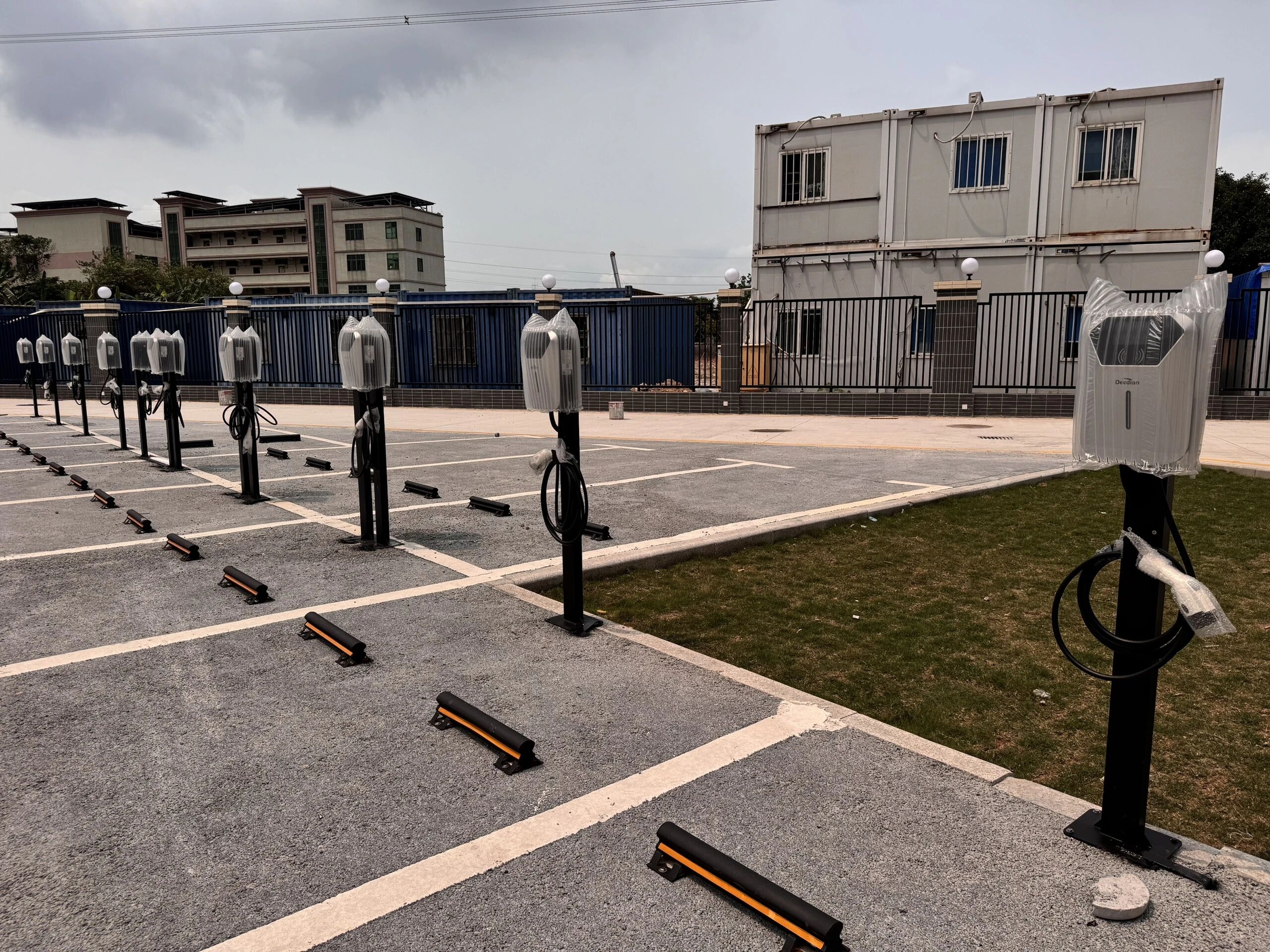

   27台7kw箱内总电流最大 271A，电表不能直接接入几百安电流。



   互感器把一次侧几百安电流，按比例转换成0‑5A 小电流送给电能表。



   400/5 含义：一次 400A → 二次输出 5A。电表只承受 5A 以内电流。
2. 隔离高压



   把主回路和计量表回路电气隔开，保护电表、防止操作人员触电。
3. 计量计费



   电表读取 5A 电流，内部乘以变比（400÷5=80 倍）算出实际用电量。

电表读数 ×80 = 实际用电度数。

4. 配套保护（可选）

   也可以给电流表、PLC 采集电流信号。本图只用来计量。

和你图纸对应要点

• 不能选 300/5：满载接近额定值，容易饱和，计量不准。
• 电表型号 1.5‑6A，刚好匹配互感器二次 5A 输出。

简单大白话
