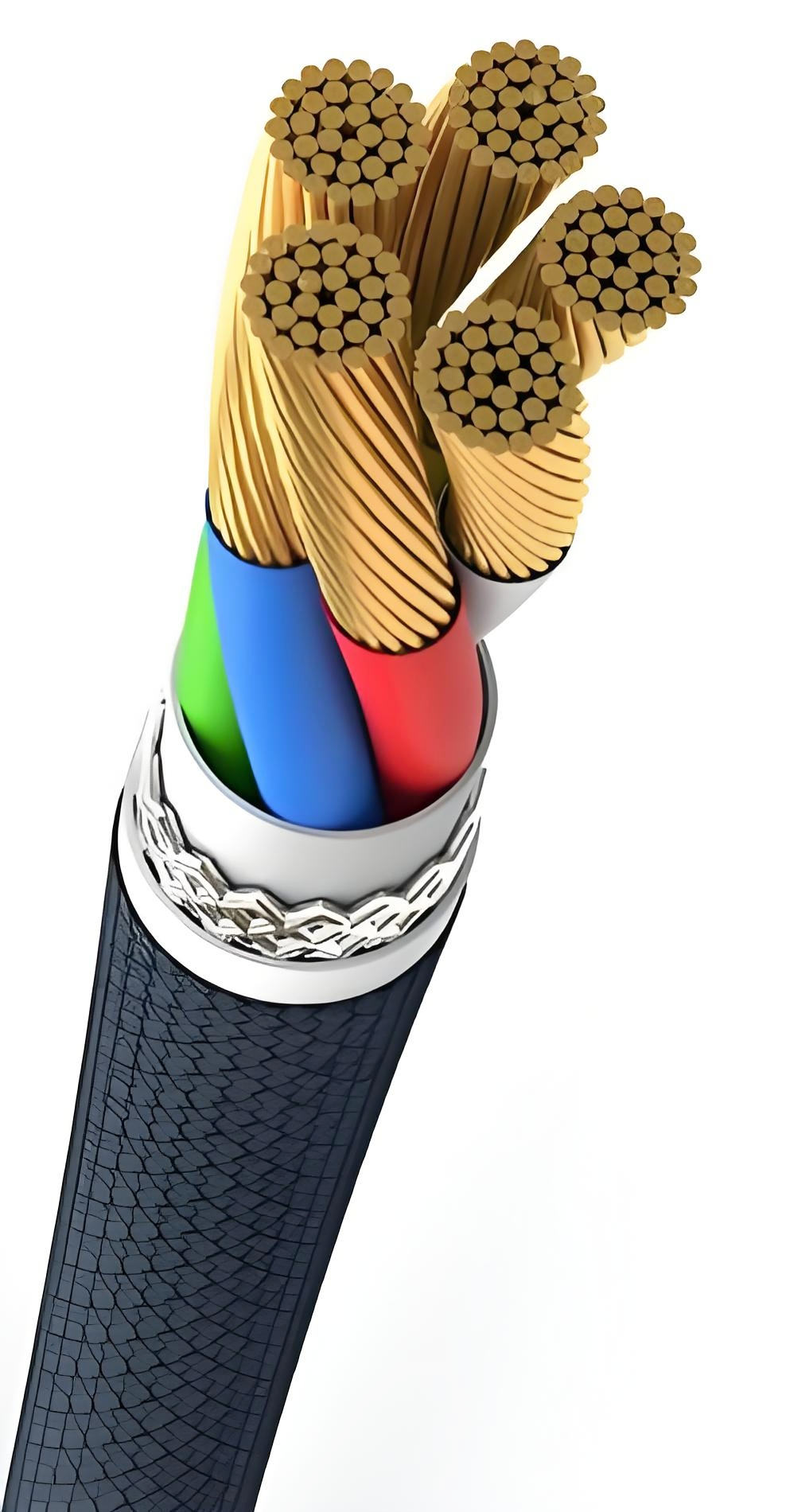

直流快充桩进线采用五芯电缆
发布时间：2025-08-22 15:08浏览次数：
直流快充桩进线采用五芯电缆的具体规范和标准主要有以下几个：
-
GB/T 33594-2017《电动汽车充电用电缆》：该标准规定了电动汽车传导充电连接装置用额定电压交流 450/750V 及以下、直流 1.0kV 及以下充电用电缆的使用特性、表示方法、技术要求等。其中要求电缆导体应是符合 GB/T 3956-2008 中的第 5 种或第 6 种镀金属层或不镀金属层退火铜导体，若有屏蔽，信号或控制线芯的屏蔽可采用裸铜线或镀锡铜线编织屏蔽，或铝塑复合带绕包屏蔽加裸铜线或镀锡铜线编织复合屏蔽等。
-
GB/T 51313-2018《电动汽车分散充电设施工程技术标准》：其中 5.3.4 条规定，220V/380V 三相回路应选用五芯电缆，220V 单相回路应选用三芯电缆，且电缆中性线截面应与相线截面相同。同时考虑到谐波电流，基于安全运行的要求，规定三相回路选用五芯电缆，单相回路选用三芯电缆，N 线与 PE 线不共用。
-
其他相关标准：电缆的选择还应符合《电力工程电缆设计规范》GB 50217 的有关规定，如电力电缆截面的选择应满足相关要求，且电力电缆截面可按大一级选择等。另外，在电缆敷设方面，也有相关规范要求，如电缆必须为五芯电缆，必须包括淡蓝、绿 / 黄两种颜色绝缘芯线，淡蓝色芯线必须用作 N 线，绿 / 黄双色线必须用作 PE 线，严禁混用等。
