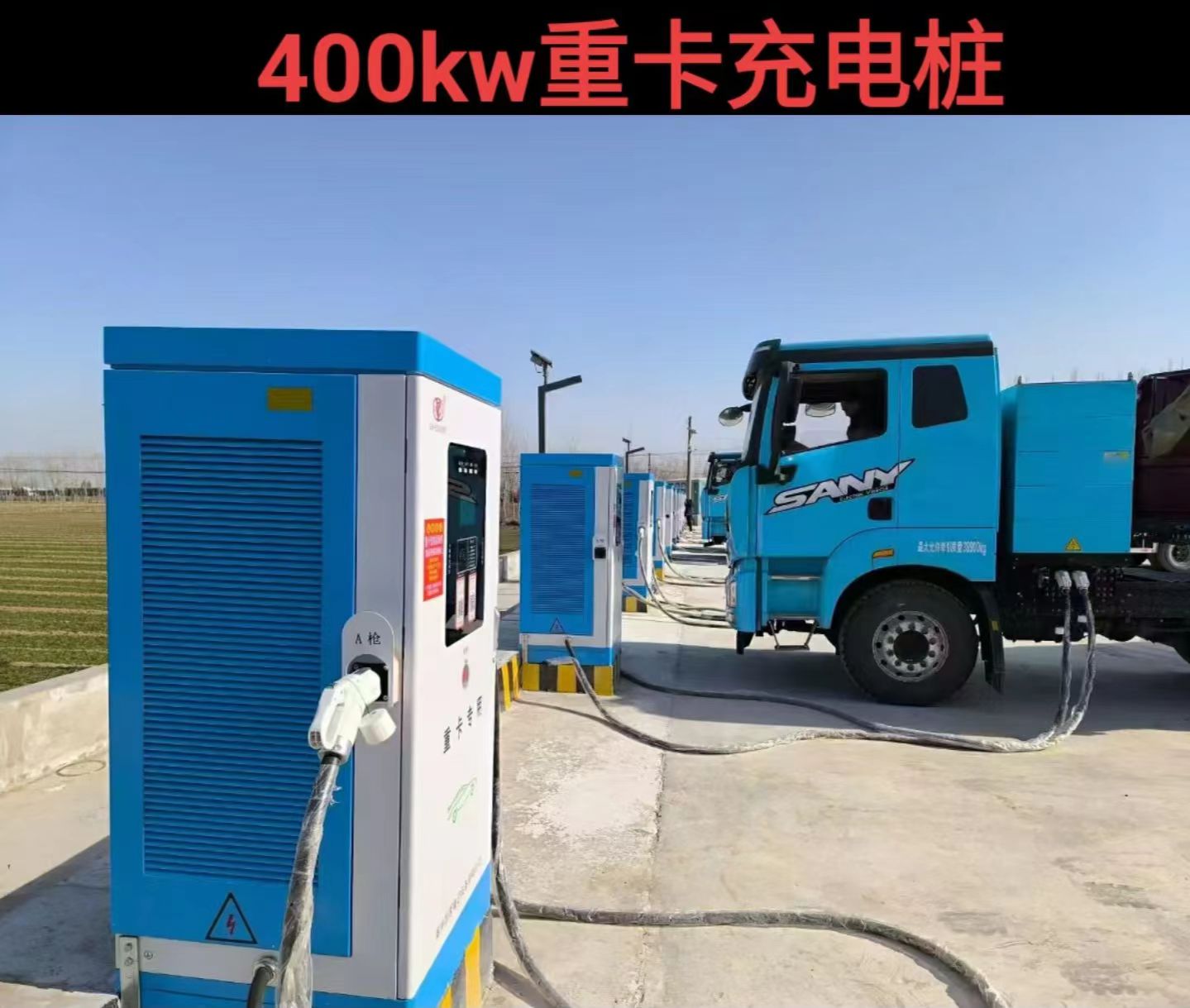

4 台 400kW 一体桩重卡充电站设计方案

一、核心参数与场景定位

1. 设备配置：4 台400kW 直流一体式充电桩，单桩支持双枪（推荐 1 枪 400kW/2 枪 200kW 智能功率分配），适配主流重卡车型充电接口（GB/T 20234.3-2015）。

1. 目标场景：港口、物流园、干线货运中转站等重卡密集区域，满足单辆重卡30 分钟补能至 80% 的快充需求。
2. 功率需求：单桩峰值功率 400kW，4 台同时满负荷运行总功率达1600kW，需预留 20% 冗余，按1920kW设计配电容量。

二、配电系统设计（核心）

1. 电网接入方案

• 电压等级：优先采用10kV 高压接入，配置2000kVA 干式变压器（1 台或 2 台 1000kVA 并联，提升冗余性），变压至 380V 低压侧供桩使用。
• 计量与保护：10kV 侧设置高压计量柜、进线柜、出线柜；低压侧配置总配电柜、充电桩分路配电柜，加装浪涌保护器（SPD）、过载保护、短路保护装置，满足《电动汽车充电站设计规范》GB 50966-2014。
• 备用电源（可选）：针对物流园等不间断运营场景，配置500kW 柴油发电机，应对电网停电应急补能。

2. 充电桩供电拓扑

• 采用放射式供电，低压配电柜至每台充电桩单独敷设电缆，选用YJV22-0.6/1kV 3×185mm² 铜芯电缆，满足载流量与耐压要求，电缆穿管埋地敷设（埋深≥0.7m）。
• 每台充电桩配置独立漏电保护器，动作电流≤30mA，确保人员安全。

三、场站布局设计

1. 场地尺寸与车位规划

• 场地面积：单辆重卡充电车位需长 17m× 宽 4m，4 台桩建议规划4 个独立快充车位，总场地面积不小于30m×25m（含通道、设备区）。
• 车位排布：采用垂直式或平行式停车，预留≥6m 宽的车辆进出通道；充电桩安装在车位侧面（距车位边缘 1.5m），避免车辆碰撞。
• 设备区规划：变压器、配电柜等设备集中布置在独立设备间（面积≥20㎡），设备间需通风、防潮、防鼠，与充电区保持安全距离。

2. 附属设施布局

• 雨棚设计：充电区加装钢结构防雨棚，高度≥5.5m（满足重卡驾驶室高度），棚顶可预留光伏板安装位（光伏 + 储能一体化方案可选）。
• 标识与标线：地面划设清晰的车位线、行驶导向线；设置限速 5km/h标识、安全警示标识、消防通道标识。

四、安全与消防设计

1. 电气安全

• 充电桩外壳防护等级≥IP54，满足户外防尘防水需求；桩体安装急停按钮，支持远程断电功能。
• 充电区地面采用防滑耐磨混凝土，设置排水坡度（≥2%），避免积水导致漏电。

2. 消防系统

• 消防器材：每台充电桩旁配置2 具 4kg 干粉灭火器，设备间配置二氧化碳灭火器；充电区设置消防沙池（容积≥1m³）。
• 智能监测：安装烟感探测器、温感探测器，联动消防报警系统；配置视频监控摄像头，覆盖全充电区与设备间。
• 防火间距：充电区与周边建筑物、明火源的防火间距≥10m，符合《汽车库、修车库、停车场设计防火规范》GB 50067-2014。

五、智能运营管理系统

1. 充电桩管理平台：部署充电站运营管理系统，支持远程监控桩体状态、充电功率、故障告警；对接国家电网营销系统，实现自动结算。
2. 支付与结算：支持刷卡、扫码、无感支付，兼容 ETC 车载单元（OBU）支付（适配物流企业车队结算需求）。
3. 能耗管理：系统自动统计单桩能耗、总能耗，支持峰谷电价策略，引导用户在谷电时段充电，降低运营成本。
4. 运维支持：配置远程诊断功能，故障自动推送至运维人员；建立设备定期巡检制度（每月一次全面检测）。

六、合规与审批要点

1. 前期手续：办理10kV 电网接入申请（向当地供电公司提交）、场站建设用地规划许可、消防设计审查、安全评估报告。
2. 资质要求：充电桩需通过CQC 认证，场站建设需由具备电力工程施工资质的单位承接。
3. 政策对接：申报地方新能源基础设施补贴（如充电桩建设补贴、运营补贴），需提前准备项目备案文件、竣工验收报告。

七、投资与运营成本估算（参考）

• 运营成本：电费（按峰谷均价 0.8 元 /kWh）、运维费（每月约 0.5-1 万元）、场地租金；
• 盈利点：充电服务费（建议 0.3-0.5 元 /kWh）、车队长期合作订单、广告位租赁（雨棚广告）。

八、优化升级方向

1. 光储充一体化：加装 100kW 光伏板 + 200kWh 储能电池，谷电储电、峰电放电，降低电费成本。
2. 超快充升级：预留600kW 超快充桩安装接口，适配未来大功率重卡车型。
3. 增值服务：配套建设重卡维修保养工位、司机休息室、便利店，提升场站综合收益。
