光伏板发的电如何用在充电桩
发布时间：2026-07-02 23:40浏览次数：
光伏发的电供给充电桩，分 3 套主流方案（从家用低成本到商用大功率）
光伏板输出直流电，充电桩分交流慢充（7/11kW）、直流快充（30–720kW），两者不能直接对接，必须加转换设备，核心分并网交流耦合（家用首选）、直流直充、光储充一体化三种路线。

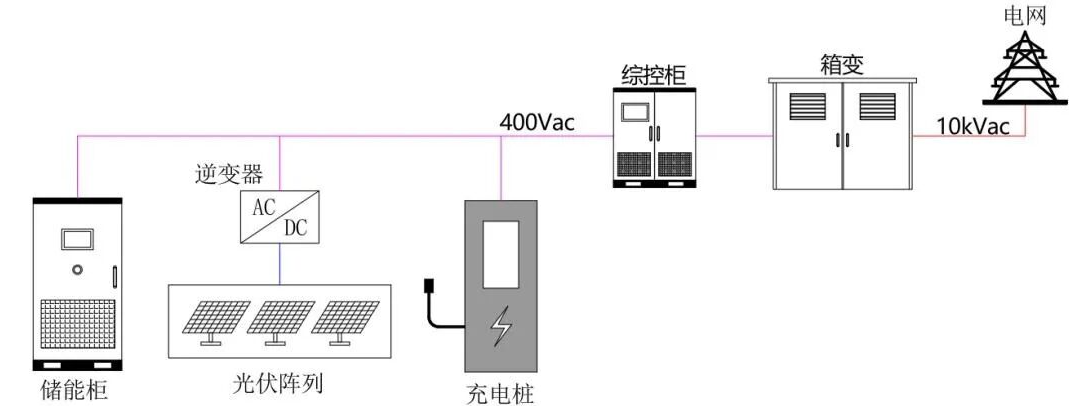

一、方案 1：家用最常用 —— 并网光伏 + 7kW 交流慢充（成本最低、成熟）
整套设备：光伏板 → 组串逆变器 → 家里配电箱 → 交流充电桩
-
光伏直流→逆变器转 220V 交流电，并入自家室内配电箱，和市电同一条母线
-
充电桩单独拉一路专线接配电箱，智能电表 / 智能充电桩自动优先用光
-
功率逻辑：
-
晴天光伏出力≥7kW：全部光伏电充车，不用市电
-
阴天光伏不足：光伏 + 电网一起补电，充电不断
-
光伏发电比充电多：多余电力卖给电网拿电费
优缺点
✅ 优势：不用储能、设备便宜、施工简单、停电不能用（安全规范）
❌ 劣势：晚上、阴雨天完全依赖电网；多一次交直流转换，损耗约 10%
适用：家庭屋顶、小区车位 7kW 慢充
二、方案 2：直流直充光伏快充（商用光伏车棚、高消纳场景）
整套设备：光伏板汇流 → 直流母线 → 直流快充桩（桩内自带 DC-DC 升压）
-
光伏直流电不经过逆变器，直接汇流到高压直流母线，供给直流快充桩
-
直流桩内部模块直接把光伏低压直流升压到车辆电池高压，少一次逆变，效率高 3%–5%
-
搭配 EMS 能量管理器：光照强时满功率充电；光照弱自动联动电网补充电力
优缺点
✅ 优势：转换损耗低、适合大功率快充（120/250/600kW 堆）、工商业车棚标配
❌ 劣势：只能配直流快充桩，不能接家用 7kW 交流桩；设备造价更高
适用：厂区、物流园、重卡光伏充电站
三、方案 3：光储充一体化（24 小时可用，解决白天有电晚上无）
整套设备：光伏板 + 逆变器 + 储能电池 PCS + 储能电池 + 充电桩 + EMS 能量管理
-
白天光伏电三步走：
① 优先直接供给充电桩充电
② 充车还有剩余，存入储能电池
③ 电池满了再上网卖电
-
夜间 / 阴雨天：电池放电给充电桩，完全脱离电网也能充电（微网离网模式）
-
EMS 系统自动分配功率，防止光伏波动导致充电中断
优缺点
✅ 优势：全天可用、削峰填谷省高峰电费、停电应急充电、光伏消纳率 90% 以上
❌ 劣势：前期投入大，电池有寿命损耗
适用：商用充电站、厂区自备站、无稳定电网场地
四、家用 7kW 交流桩完整工作流程（通俗版）
-
光伏板晒太阳输出低压直流电；
-
逆变器把直流转 220V 家用交流电，送到家里总电箱；
-
电箱单独牵一路专线到 7kW 交流充电桩；
-
充电桩输出交流电进车内车载充电机 OBC，车载机再转直流电充电池；
-
智能充电桩带功率监测：光伏发多少先用多少，不够自动切市电，多余电回流电网。
五、商用直流快充流程（光伏车棚 600kW 充电堆）
-
多块光伏板串联汇流成高压直流；
-
直流母线直接接入 600kW 液冷充电堆；
-
充电桩内部 DC-DC 模块，把光伏直流升压至车辆充电高压；
-
EMS 实时监测光伏功率，光照不足自动合闸电网并联供电，保障满功率快充。
六、关键补充要点
-
功率匹配
-
7kW 交流桩：建议光伏装机≥8kW（约 14 块 550W 板），白天可全额自发自用
-
120kW 直流桩：光伏装机≥150kW，搭配电网 / 储能兜底
-
损耗说明
-
交流耦合（家用）：光伏→逆变→车载充电机，总损耗 12%–15%
-
直流直充（商用）：光伏→桩内 DC-DC，总损耗 7%–10%
-
必备配件
-
并网方案：双向计量电表、光伏专用断路器、接地防雷
-
储能方案：磷酸铁锂储能柜、PCS 变流器、EMS 能量管理系统
-
直流快充方案：直流汇流箱、直流配电柜、智能功率调度器。
