直流充电桩：电缆自带 PE 地线接外壳≠不用额外接地，分两套接地逻辑，强制要做重复接地 / 独立接地极

一、先说基础：电缆里的 PE 线起什么作用？

1. 正常作用：桩外壳、模块、枪金属壳全部接这根 PE，故障漏电时，故障电流通过 PE 线流回变压器中性点，让前端漏保 / 空开跳闸；
2. 致命短板：一旦 PE 线中间断线、接头松动、锈蚀断开，整条线路后面所有充电桩外壳全部带电，没有任何对地泄放通道，人一碰就触电；
3. 铠装电缆金属外皮≠替代 PE 线，只能做屏蔽，不能当保护地线。

二、国标强制要求：必须额外做重复接地（分场景）

1. TN-S 小区 / 园区配电（最常见）

• 进线总配电柜处：必须做总重复接地（接地电阻≤10Ω）；
• 室外露天直流桩、地下室潮湿桩：每台桩底座单独增设一组接地极（重复接地），40×4 镀锌扁钢连接桩金属底座，接地极角钢 2.5m 埋地，单桩重复接地电阻≤10Ω；
• 室内干燥机房、靠墙固定桩：可共用建筑总等电位接地网，不用单独打角钢，但桩底座金属支架必须和建筑等电位扁钢可靠连通。

2. TT 独立供电场站（自建变电站、高速充电站）

三、只靠电缆 PE、不额外接地的 4 大核心风险

1. PE 断线全桩带电，无泄放通道

   电缆接头氧化、拖拽拉扯、土建沉降拉断 PE 线，外壳漏电后故障电压直接悬浮在外壳，漏保有时无法快速触发，人体触碰致命。额外接地极相当于并联一条大地通路，大幅降低外壳对地电压。
2. 雷电浪涌无法快速泄放，烧模块、起火

   直流桩内部高压模块、主控板耐压低，雷雨感应过电压会顺着线缆窜入；只靠远端 PE 线泄放距离长、阻抗大，浪涌击穿 IGBT、绝缘板；桩本地接地极就近泄雷，保护功率模块。
3. 潮湿环境绝缘下降，电位抬升

   地下室、露天、梅雨季节箱体凝露、枪线进水，轻微漏电持续累积，无本地接地时外壳对地电压升高，极易发生触电；重复接地可把外壳电位钳位接近大地零电位。
4. 验收、消防、保险全部不通过

   充电场站安监、供电验收明确要求双重接地（PE 线 + 本地接地极），只接电缆地线属于违规施工；一旦触电、起火，保险公司可直接拒赔全部损失。

四、实操正确做法（直流桩标准接地方案）

1. 电气回路：电缆 PE 线可靠接充电桩内部接地铜排，外壳、支架、充电枪金属壳体全部连通接地排；

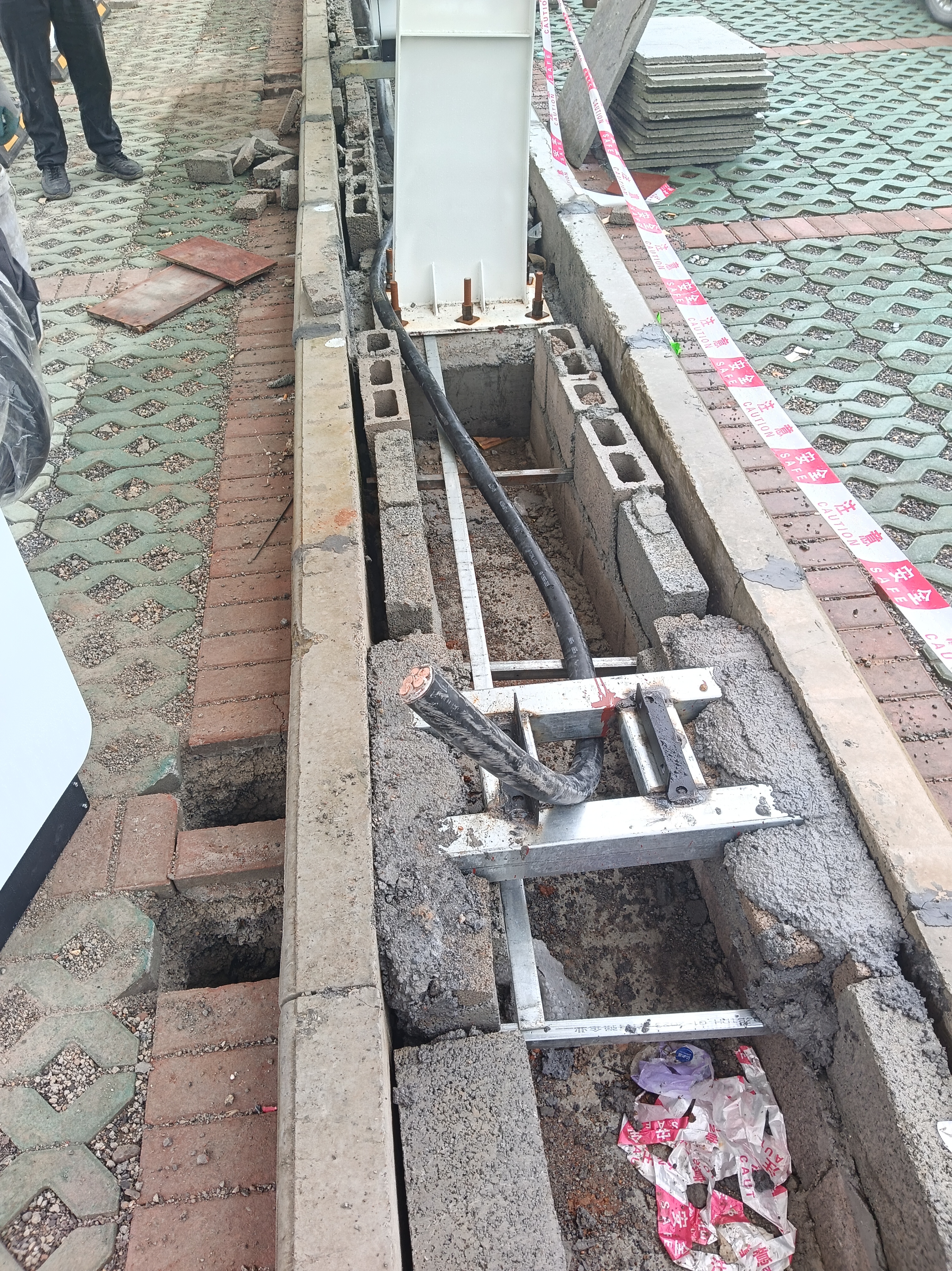

2. 本地额外接地：桩混凝土底座预埋镀锌扁钢，引出连接 2.5m 镀锌角钢垂直接地极，埋深≥0.7m；
3. 等电位连通：配电箱金属外壳、桥架、钢管、充电桩底座全部连通成一体等电位网；
4. 接地电阻要求：整套接地网总接地电阻≤4Ω，单桩重复接地≤10Ω，每季度复测；
5. 线缆规格：直流桩 PE 线不小于 6mm² 铜芯，接地扁钢 40×4mm。

简短总结
