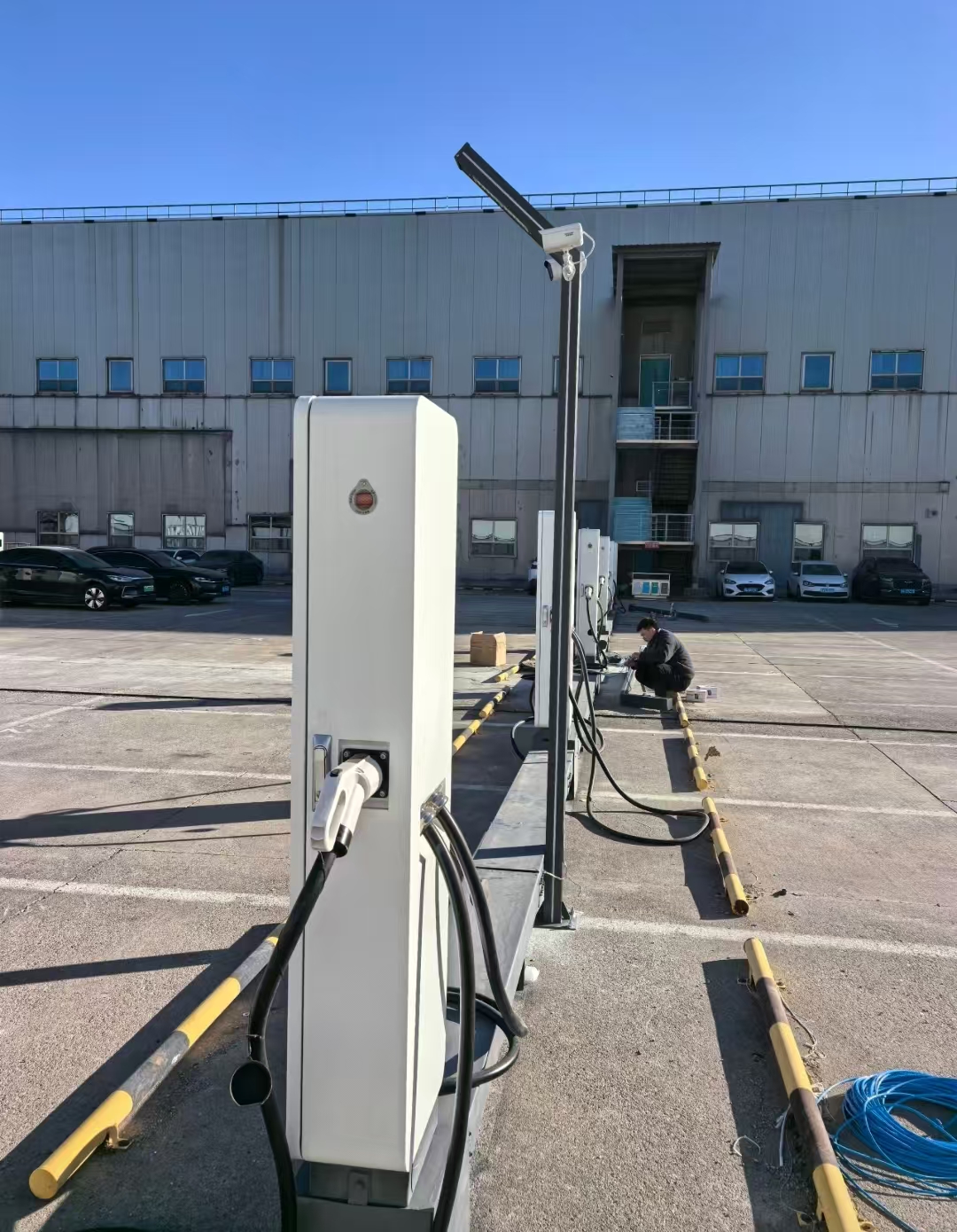

柔性充电堆功率因数 PF

充电堆由多个带有源 PFC 的整流模块并联组成。

1、满载 / 半载区间（50%‑100% 额定功率，正常充电工况）

2、轻载区间（20%‑50% 额定功率，少车充电）

3、极轻载（＜20% 额定，只有 1 把小功率枪充电、待机）

这是充电堆很容易被忽略的点：模块没有全部投入工作，少数模块低负载运行，PFC 性能变差。场站车辆很少的时候，设备本身 PF 变差，高压计量点容易考核不达标，产生罚款风险。

4、待机状态（没有车充电）

工程计算怎么取值（变压器选型）

• 做变压器负荷计算，不要直接取 0.99；工程保守取值：0.95。

理由：场站不可能永远满载，会经常处在半载、轻载工况。

公式回顾：



交流输入视在功率 S = 直流输出 P ÷ (整机效率 η × PF)



η 一般取 0.94‑0.95；PF 计算取 0.95。

容易踩坑的现实问题

1. 充电堆单机 PF 很高，不等于整个场站高压侧功率因数合格。



   变压器空载无功、场站照明、监控、空调，加上充电堆频繁轻载，高压计量点 PF 会往下掉，很多项目依然要配低压无功补偿柜，避免电网罚款。
2. 采购看样本，不能只看满载≥0.99，要同时看20%、50% 负载下的 PF 参数。

小结

• 满载（50‑100%）：0.98‑0.99
• 半载（20‑50%）：0.95‑0.98
• 极轻载＜20%：0.85‑0.93
• 配电变压器选型计算：工程保守取 PF=0.95。
